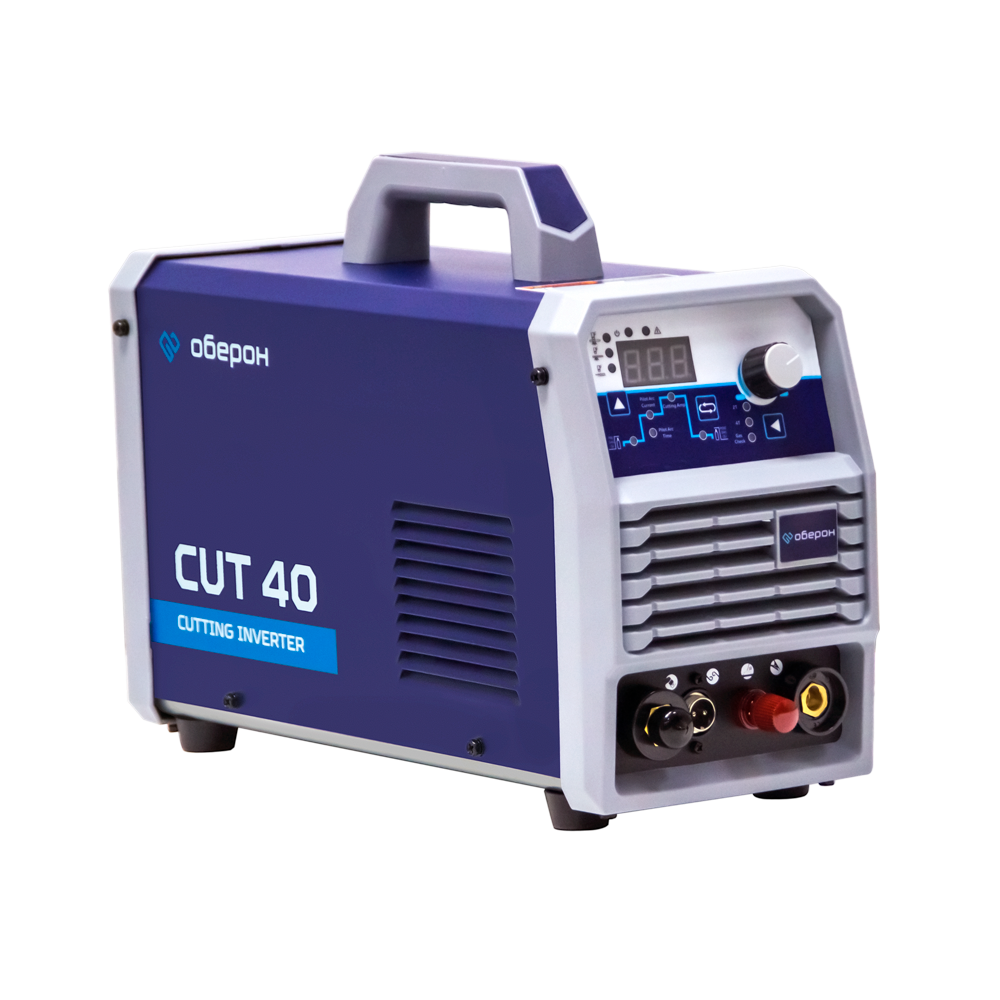

Аппарат воздушно-плазменной резки Оберон CUT 40 | KG4402

Инверторный аппарат воздушно-плазменной резки Oberon CUT 40 позволяет проводить быструю резку различных металлов, таких как углеродистая сталь, нержавеющая сталь и алюминиевый сплав. Отличительные особенности аппарата:

Основные особенности и функции:

• Инверторная технология IGBT, высокая надежность, высокая эффективность и малый вес.
• Цифровая система управления с использованием передовых технологий.
• Подходит для заготовок различной толщины: низкий ток для тонких листов металла и высокий ток для толстых листов обеспечивают качественную резку и экономию энергии.
• Превосходные динамические характеристики, высокий процент успешного образования дуги, стабильный ток резки, хорошая жесткость дуги, чистый рез.

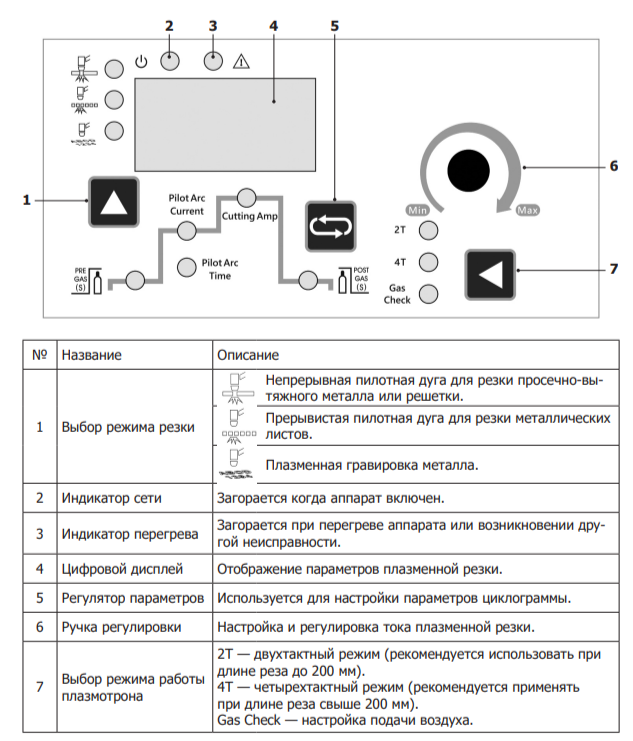

• Переключение режимов работы плазменного резака 2Т/4Т для удобства при выполнении коротких и длинных резов.
• Наличие постпродувки плазмотрона воздухом после резки. Функция продлевает срок службы плазменного резака и расходных частей.
• Безопасность: степень защиты аппарата — IP21S, класс изоляции — F.

«Оберон CUT 40» подходит для профессионального использования и может применяться в различных сферах, где требуется резка металлов, например в строительстве, машиностроении, ремонте оборудования.

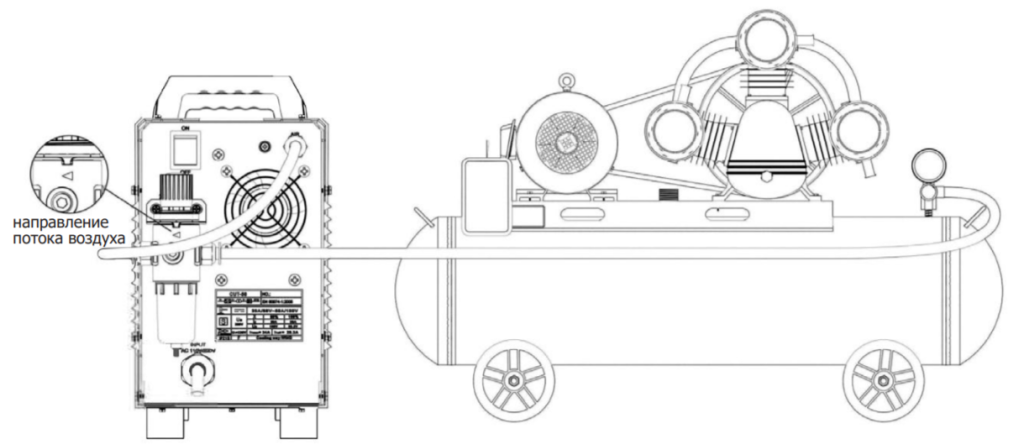

Подключение компрессора и использование фильтра-регулятора давления сжатого воздуха

Сжатый воздух должен соответствовать параметрам, указанным в пункте «Требования к плазмообразующему газу». Подсоедините воздушный шланг к штуцеру фильтра-регулятора на задней панели аппарата и затяните его хомутом. Использование фильтра-регулятора: для регулировки давления сначала потяните вверх ручку регулятора, поверните её влево, чтобы уменьшить давление воздуха, и вправо, чтобы увеличить. После того, как давление отрегулировано, потяните ручку регулятора вниз, чтобы зафиксировать ее.

Регулярно сливайте воду из регулятора. Примечание: когда уровень воды достигнет двух третей чаши водяного фильтра, необходимо слить воду, в противном случае пострадает качество резки. При сливе воды закройте клапан подачи воздуха, выберите на панели аппарата функцию проверки воздуха. Когда значение давления воздуха на регуляторе будет равно нулю, вода стечет из сливного отверстия.

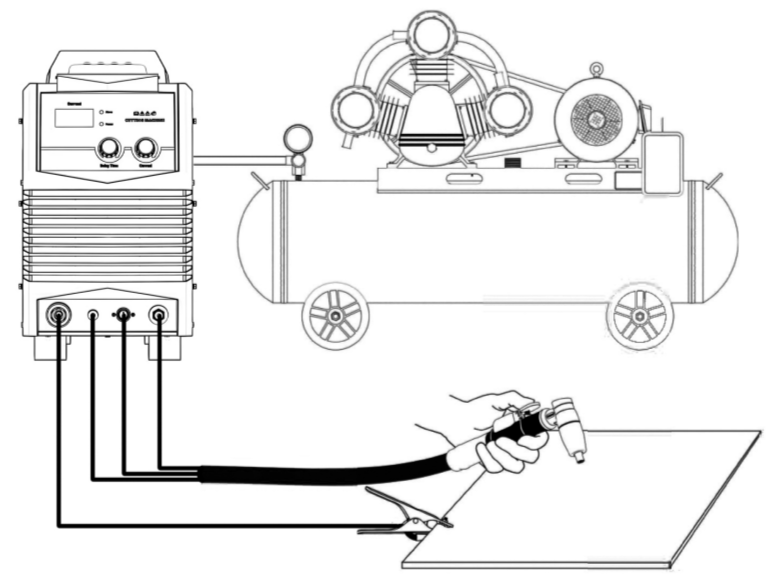

Подключение плазмотрона с воздушным охлаждением

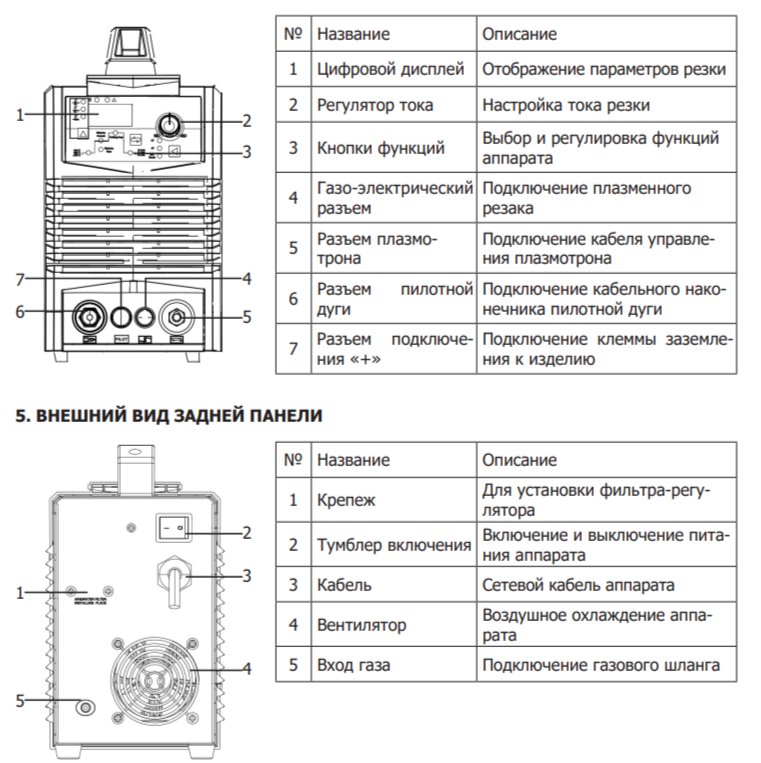

Подключите кабель плазмотрона c гайкой M16 к разъему с надписью «выход электрогаза» на передней панели аппарата (разъем подключения «–») и затяните гайку. Вставьте кабель управления плазмотрона в розетку на передней панели и зафиксируйте его с помощью резьбового соединения. Подключите провод высокочастотного поджига и зафиксируйте его специальной прижимной шайбой М8. Подсоедините штекер кабеля заземления к разъему со знаком «+» на передней панели аппарата, поверните его по часовой стрелке до упора. Убедитесь в плотной фиксации соединений. Закрепите клемму заземления на заготовке.

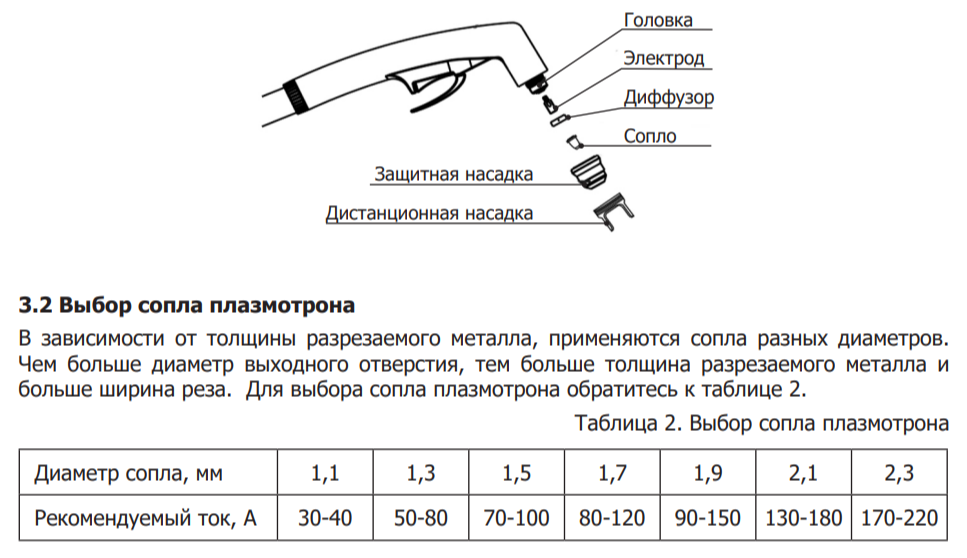

Плазмотрон для ручного раскроя металла

• Вставьте один конец электрода в головку плазмотрона.
• Вставьте другой конец электрода в газовый диффузор.
• Соедините сопло с электродом и диффузором.
• Соедините защитную насадку с соплом, вверните ее в головку резака и затяните.

• Когда глубина расхода электрода превышает 1,5 мм.
• Деформация отверстия сопла.
• Значительно замедленная резка, зеленое пламя электрической дуги.
• Трудности с зажиганием дуги.
• Перекошенный или расширенный рез

Стандартная комплектация:

• Аппарат плазменной резки - 1 шт.
• Инструкция по эксплуатации - 1 шт.
• Плазменный резак IPT-40, 4 м - 1 шт.
• Клемма заземления с кабелем, 3 м - 1 шт.
• Осушитель воздуха - 1 шт.
• Газовый шланг - 1 шт.
