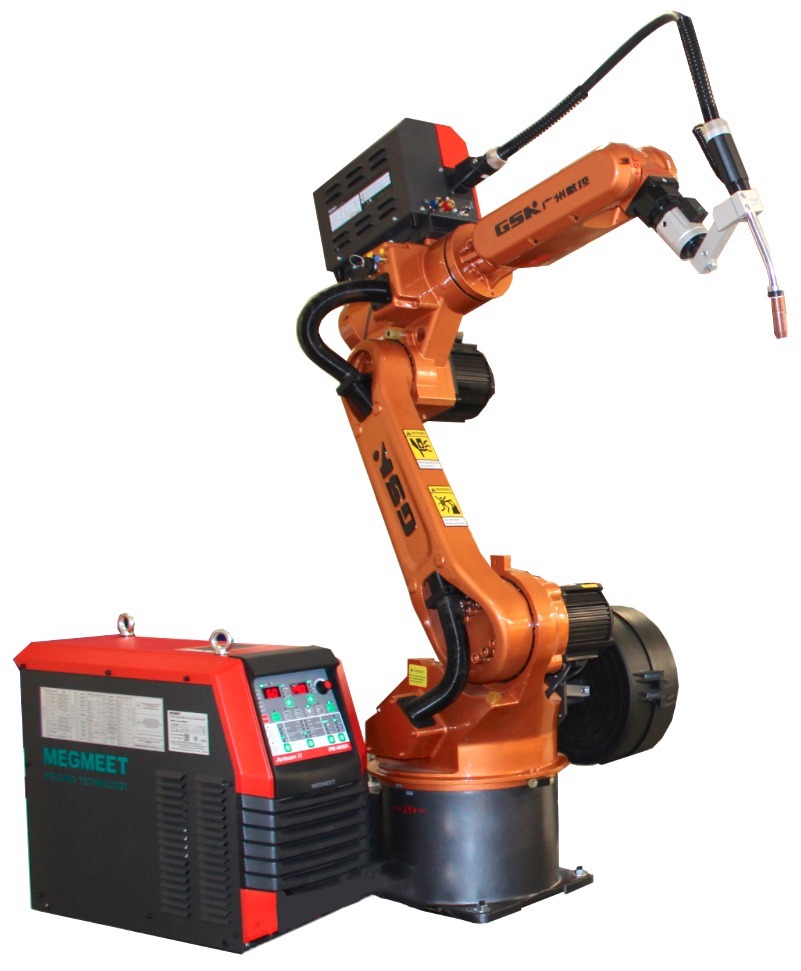

Комплект роботизированной сварки, GSX / MGT (PRC)

Комплект включает в себя основное оборудование, которое позволяет сразу производить роботизированную сварку:

• Промышленный 6-и осевой робот RH06, GSX
• Источник питания Alpha DM 3000 R MGT с блоком подачи проволоки
• Контроллер серии RB GSX c пультом ручного управления роботом
• Сварочная роботизированная горелка с воздушным охлаждением TRM501
• Соединительные и силовые кабели

Компания GSX разрабатывает и производит автоматические системы управления, станки с ЧПУ, промышленные роботы и весь спектр комплектующих к роботам и станкам (сервоприводы, редукторы и системы ЧПУ). Компания имеет огромную производственную и научную базу. Основанная в 1991 году компания GSX CNC EQUIPMENT CO., LTD (GSK) одной из первых дала толчок в развитии роботостроения в китайской промышленности. Компания имеет большой опыт в разработке и производстве инновационных технологий. Является признанным лидером по производству промышленных систем ЧПУ (более 100 тыс. ед. ежегодно) и единственной компанией в Китае, имеющей полностью закрытый цикл производства промышленных роботов.

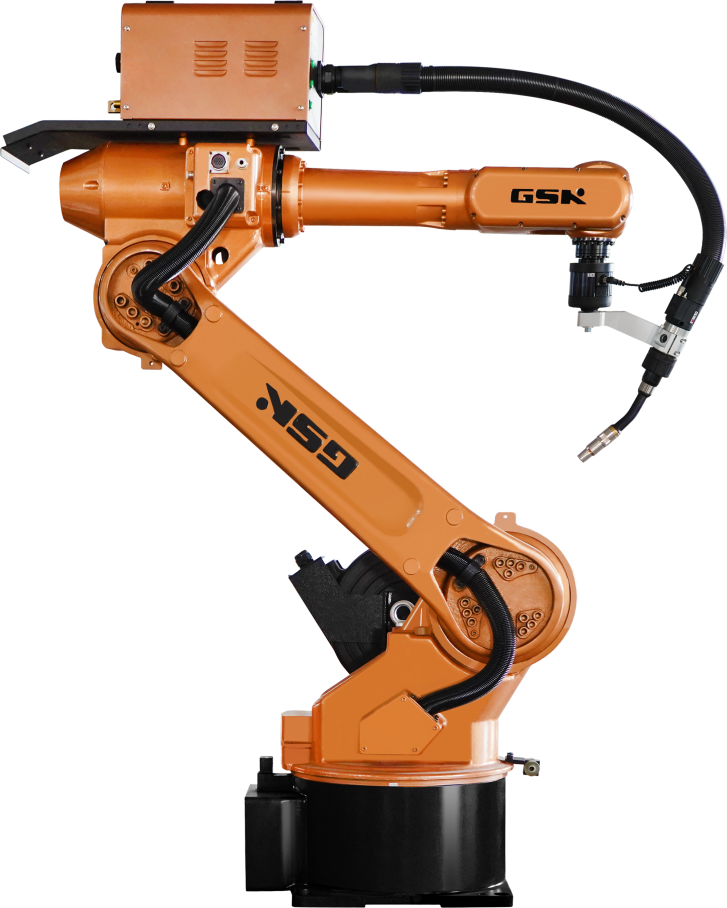

Промышленный сварочный робот GSX серии RH

Преимущества сварочных роботов GSX серии RH:

• Надежность и удобство в эксплуатации
• Высокая скорость и динамика робота
• Различные варианты крепления манипулятора (пол, стена, потолок) позволяют применять различные схемы построения роботизированных комплексов
• Повторяемость выхода в точку ± 0.05 мм
• Абсолютная система измерения траектории
• Компактная конструкция манипулятора
• Максимальная досягаемость руки робота (по пятому суставу) 1389 мм
• Степень защиты руки робота – IP 54

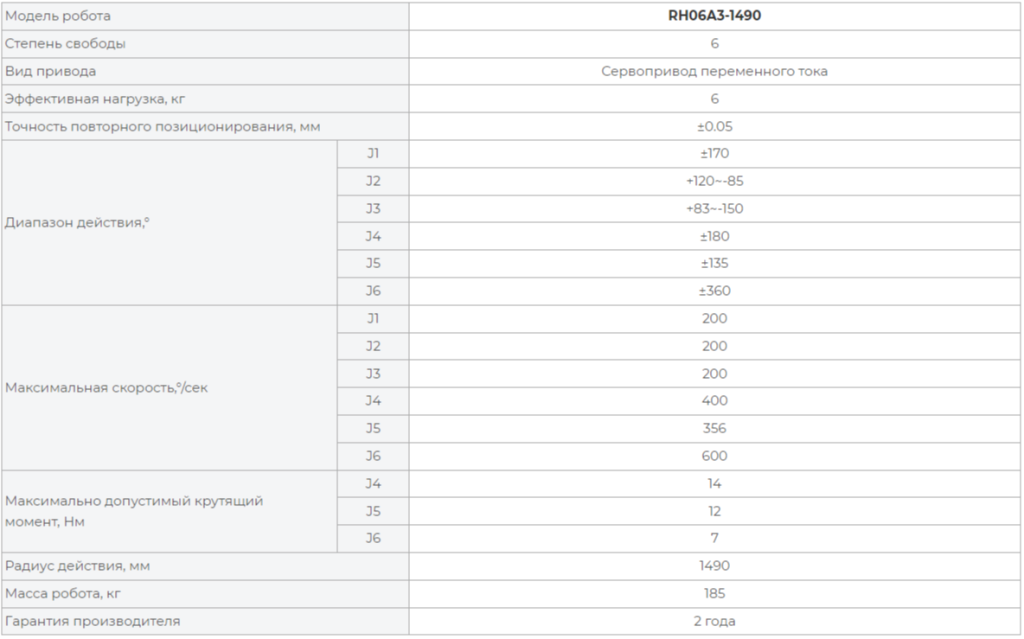

Технические характеристики сварочного робота

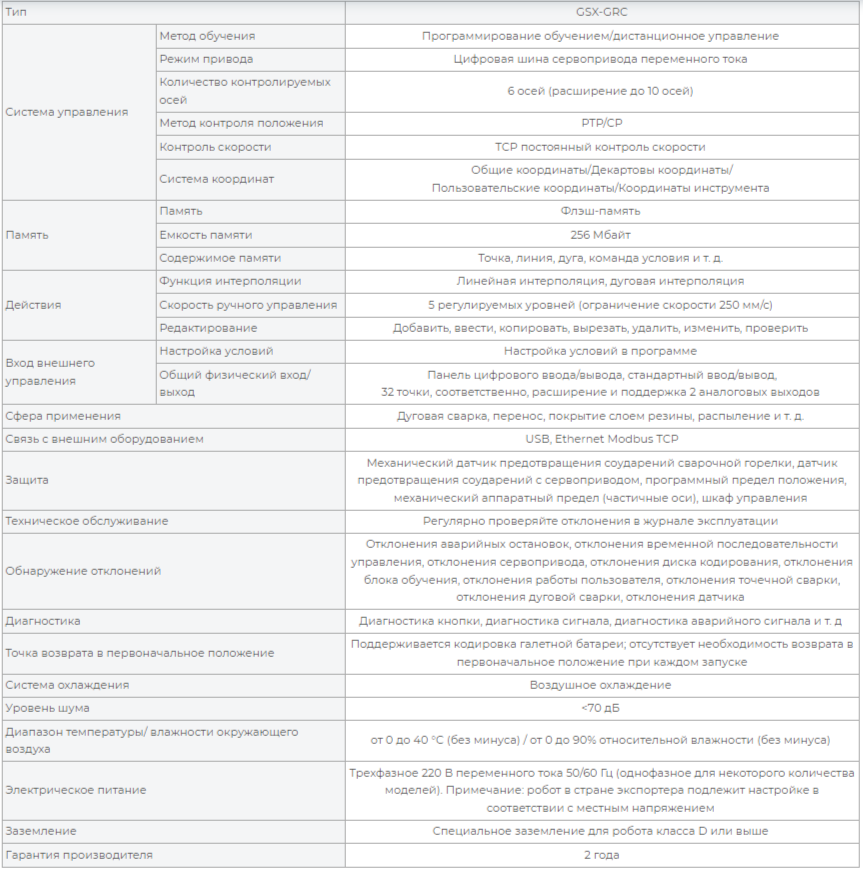

Контроллер для управления роботами, GSX (PRC)

• С полностью собственной разработанной системой управления GSX-RC, робот постоянно оптимизирует разгон/торможение исходя из фактической нагрузки, насколько это возможно, чтобы сократить продолжительность рабочего периода.
• SSoft PLC - функция позволяет больше гибкости в интеграции и управлении устройствами.
• Встроенный контроллер: на основе аппаратной структуры ARM + DSP + FPGA. Он поддерживает до 10 осей, арифметическую скорость до 500 MIPS, высокоскоростное управление движением по локальной шине, Ethernet CAN и любой интерфейс DeviceNet, непрерывное обучение по траектории и онлайн-обучение, функции удаленного мониторинга.
• Внутренняя шина робота (GSX-Link): высокая скорость управления в реальном времени, устранение противоречий между пропускной способностью и управлением в реальном времени, сочетание скорости передачи данных и управления в реальном времени, решение проблем взаимодействия передачи данных в реальном времени между различными модулями.
• Dynamic Identification and Control Technology: с учетом силы тяжести, силы Кориолиса, центробежной силы и иных внешних сил, применяется технология контроля идентификации с самоадаптацией для улучшения динамических характеристик робота.

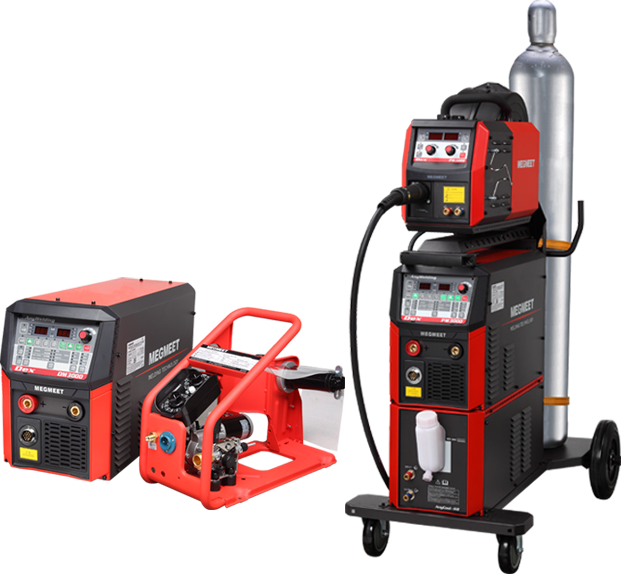

Сварочный источник MGT Alpha DM 3000 R

Полуавтоматы Alpha DM/PM 3000 - интеллектуальные компактные и легкие сварочные аппараты. Больше функций и лучшие характеристики, чем у традиционных широко используемых сварочных аппаратов для сварки тонких листов.

• Дуга с малым разбрызгиванием для сварки углеродистой стали в синергетическом режиме MAG.
• Лучшая производительность для сварки SUS в синергетическом режиме.
• Импульсная сварка MIG/MAG с короткой дугой (QPT) с превосходными характеристиками для SUS.
• Очень простые в использовании аппараты с обширной базой экспертных данных и синергетическим управлением.
• Энергосбережение с КПД до 90%.
• Контроль формы волны тока на новом уровне с частотой тока 180 кГц.
• Лучшая устойчивость к незначительным изменениям сварочного напряжения.
• Стандартные функции сохранения сварочных заданий (до 50 заданий).
• Соединительный кабель-пакет длиной до 15 м для большей гибкости в работе.
• Высокая адаптивность к автоматизации с точным управлением подачей проволоки.
• Более длительный срок службы и меньшее количество брака благодаря лучшей механической конструкции.

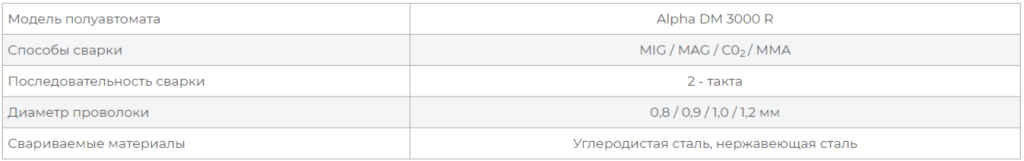

Спецификация сварочных процессов

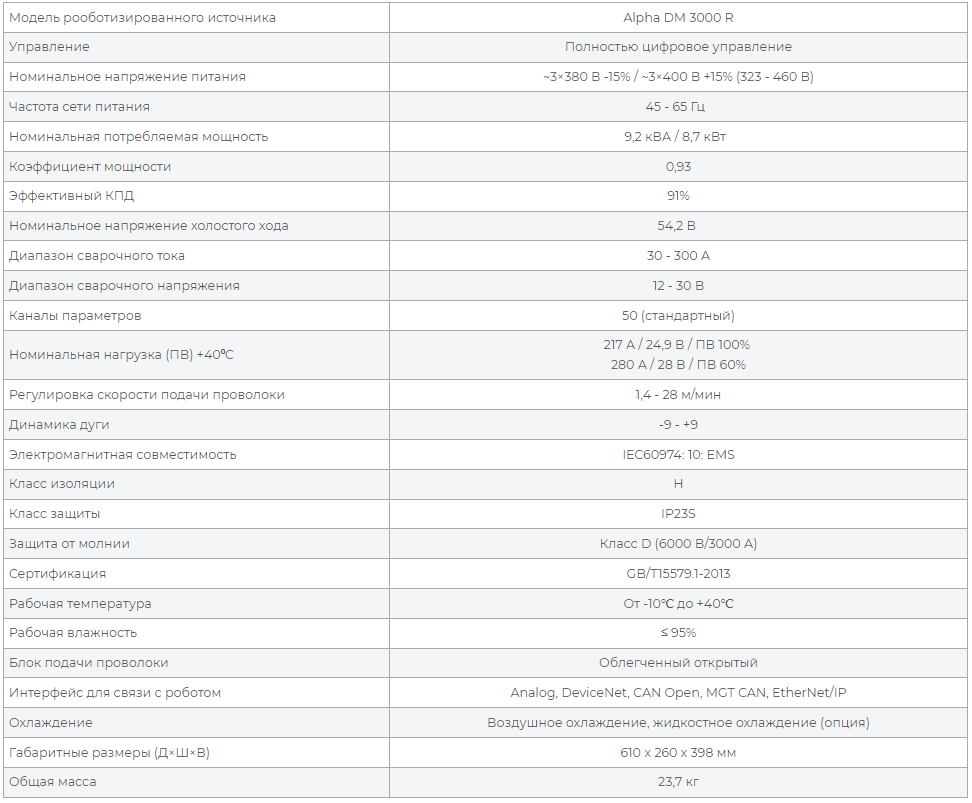

Технические характеристики полуавтомата

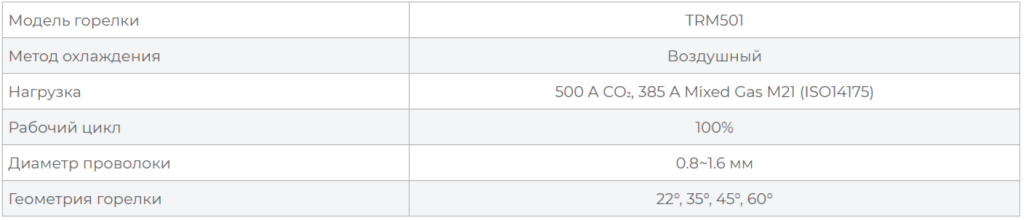

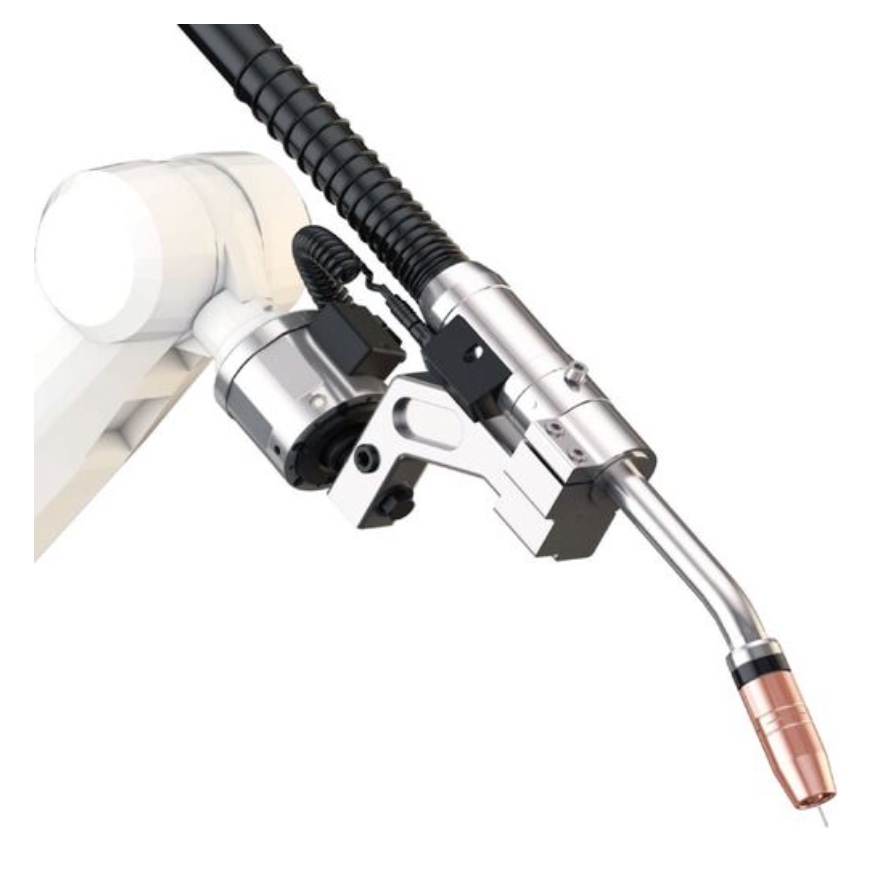

Сварочная роботизированная горелка с воздушным охлаждением TRM501

• Сменные гусаки, доступны различные гусаки и сопла
• Прочный корпус горелки из авиационного дюралюминия
• Многоконусная конструкция обеспечивает надежную работу, уменьшает выработку тепла и стабилизирует ток, увеличивает срок службы изнашиваемых деталей
• Горелка оснащена датчиков столкновения
• Имеет дополнительную функцию остановки проволоки
• Совместима с основными видами разъема для подачи проволоки
