ОПИСАНИЕ

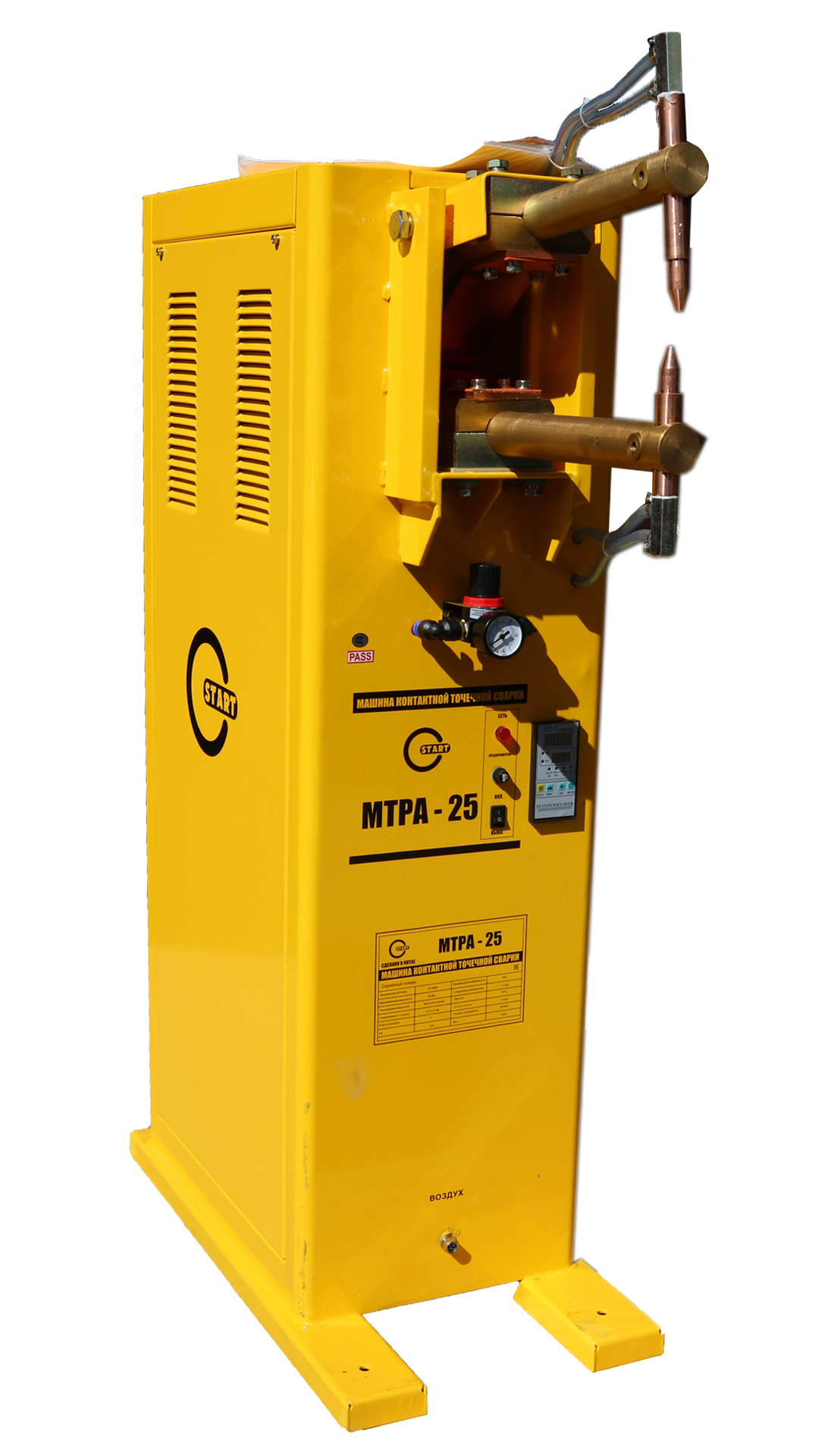

Машины контактной точечной сварки МТРА с пневмоприводом, радиальным ходом электрода и микропроцессорным контроллером режимов сварки. Предназначены для мелкосерийного и серийного производства. Контроллер позволяет бесступенчато регулировать: сварочный ток, время сварки, время спада тока. Пневмопривод позволяет быстро и без особых усилий производить сварку изделий.
Особенности контактной машины:
- Микропроцессорный блок управления сварочными параметрами
- Водяное охлаждение электродов и силового симистора
- Пневматический привод сжатия
- Радиальное перемещение рабочего плеча
- Встроенный фильтр-регулятор с манометром
Технические характеристики
Входное напряжение питающей сети, В, 50 Гц
|
380
|
Номинальная мощность, кВа
|
25
|
Максимальный вторичный ток, кА
|
66
|
Номинальный первичный ток, А
|
66,0
|
ПВ, %
|
10
|
Напряжение холостого хода, В
|
3.55
|
Вылет электродов, мм
|
280
|
Толщина свариваемых листов (низк.углер.), мм
|
2.5+2.5
|
Максимально усилие сжатия, H
|
1400
|
Давление воздуха внешней магистрали, МПа
|
0,55
|
Расход охладителя, л/ч
|
480
|
Вес, кг
|
100,0
|
Габариты источника питания, мм
|
660х600х1200
|
Тип привода
|
Пневпривод
|
Тип сварки
|
контактная
|
