Роботизированный сварочный комплекс с двумя сварочными столами, GSX / Слот-Стол
Роботизированный сварочный комплекс GSX / MGT / Слот-Стол

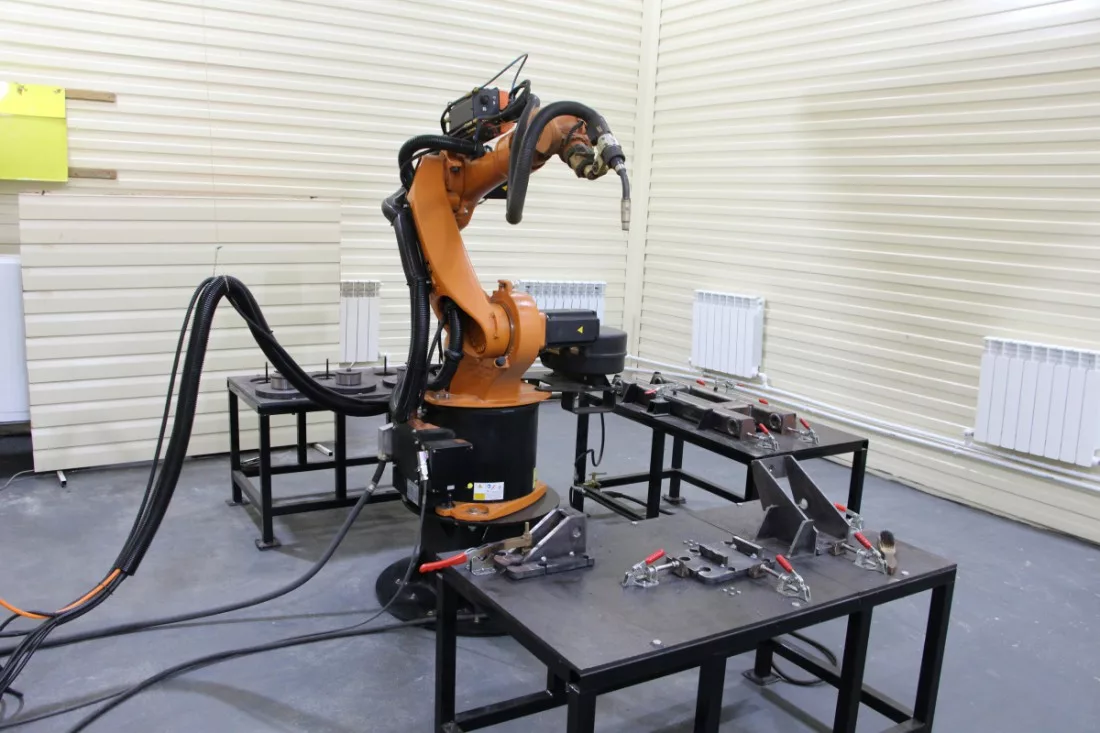

Данный роботизированный комплекс предназначен для сварки изделий небольших размеров, которые требуют фиксации без вращения при осуществлении сварки. РТК включает в себя промышленный сварочный робот и два сборочно-сварочного стола Слот-Стол с отверстиями. Использование двух столов позволит ускорить процесс сварки изделий путём установки изделий на втором рабочем месте во время сварки на первом рабочем месте и наоборот. Сборочно-сварочный стол имеет на поверхности боковых стенках отверстия Ø16 мм с шагом 50 мм, что позволяет использовать для крепления большое количество вариантов оснасток, а также даёт возможность удобно и быстро регулировать и заменять оснастку.
Комплект включает в себя основное оборудование, которое позволяет сразу производить роботизированную сварку:
- Промышленный 6-и осевой робот GSK RH06A2-1490 – 1 шт.
- Источник питания Alpha DM 3000 R MGT с блоком подачи проволоки
- Сборочно-сварочный стол СЛОТ-СТОЛ 1500 х 1000мм – 2 шт.
- Контроллер серии RB GSX c пультом ручного управления роботом
- Роботизированная сварочная горелка TRM – 1 шт.
- Пневматическая станция очистки сварочной горелки SC200A – 1 шт.
- Соединительные и силовые кабели

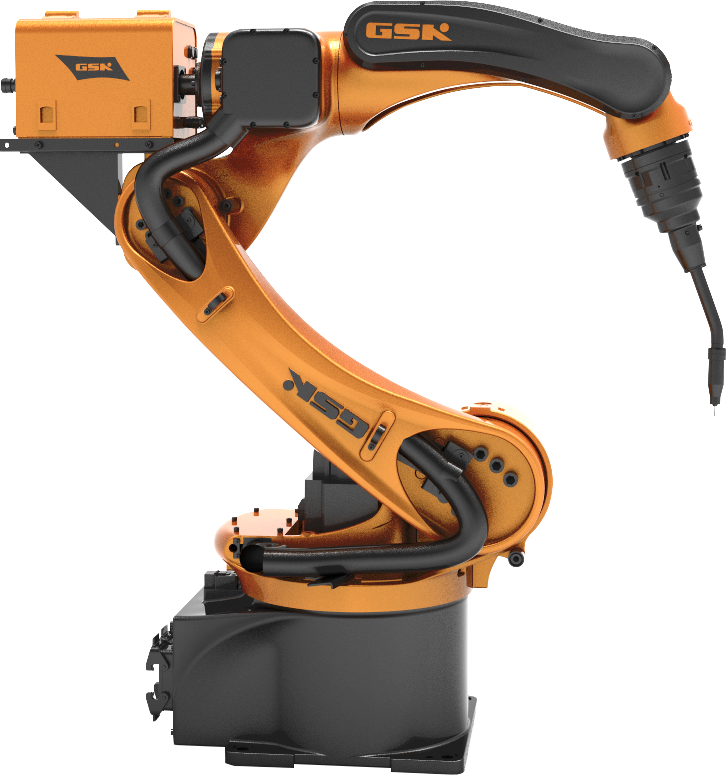

Промышленный сварочный робот GSX серии RH06A2
Робот предназначен, для непосредственного перемещения исполнительного сварочного оборудования (сварочная горелка) и плазменного резака. Антропоморфный робот с 6-ю степенями свободы специально предназначен для внедрения в сварочные комплексы. Имеет все необходимые энергоподводы и монтажные отверстия для крепления проволокоподающего устройства и катушки с проволокой. Новая серия сварочных роботов RH06A2 от GSX имеет полую конструкцию руки, которая позволяет целиком проложить кабели внутри нее и имеет широкие отверстия для легкого доступа к интегрированным кабелям. Производитель предоставляет 2 года гарантии на оборудование.

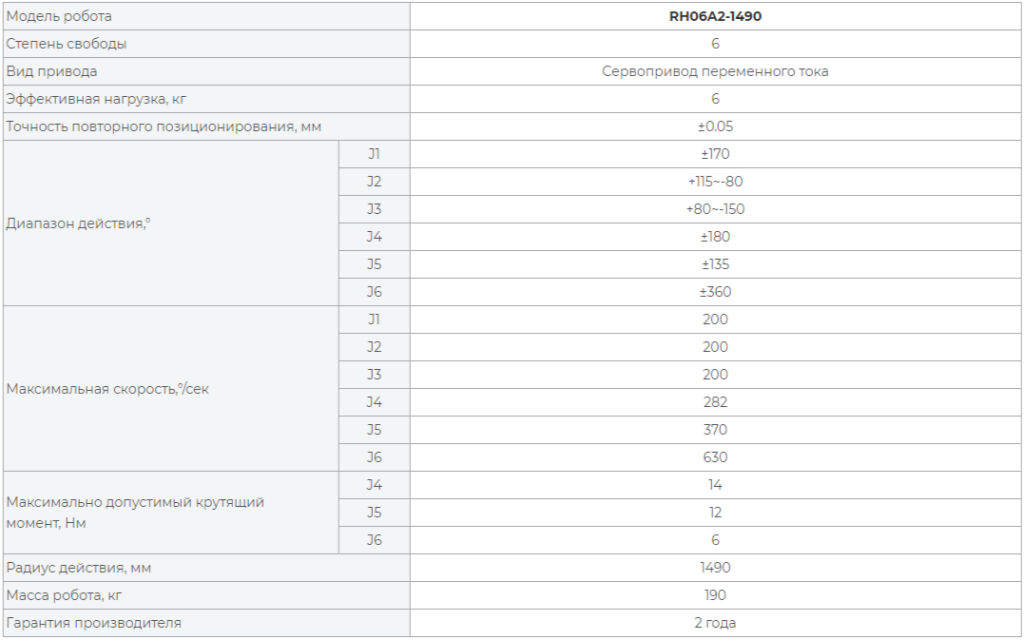

Технические характеристики сварочного робота
Примечание: не допускается контакт с легковоспламеняющимися, взрывоопасными и агрессивными газами и жидкостями; не допускается попадание воды, масла и пыли; запрещено эксплуатировать вблизи от источников электрических помех (плазмы).

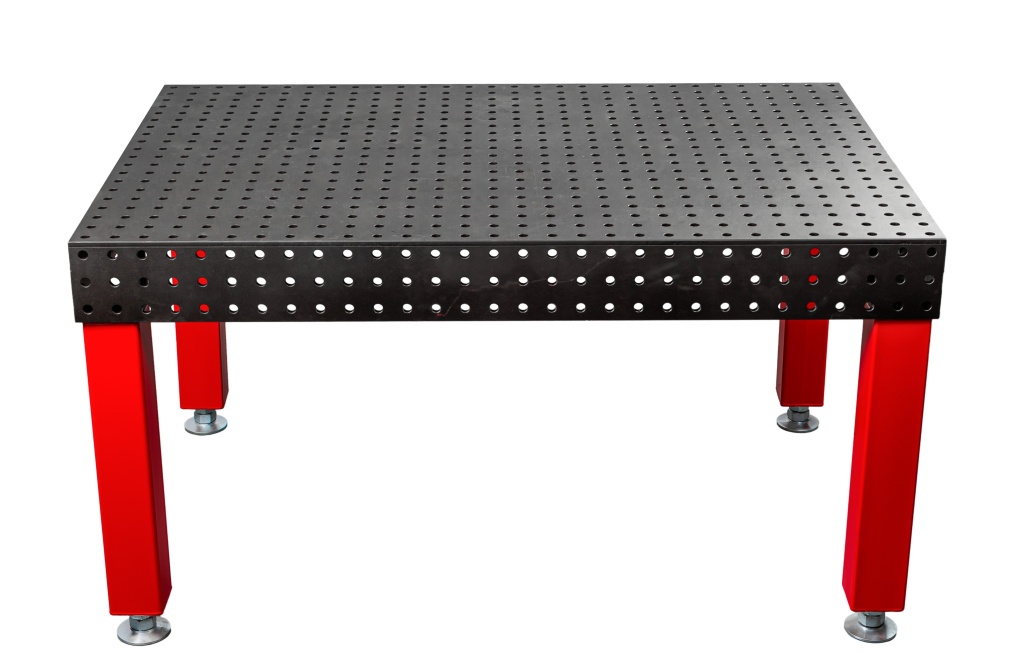

Сборочно-сварочные столы из стали Слот-Стол
Сборочно-сварочные столы из стали с сеткой отверстий диаметром 16 мм для сборки металлоконструкций.
.jpg "2024-08-14 16-21-45 (1).jpg")
- Сварочные столы имеют ребра жесткости с тыльной стороны стола для снижения деформации поверхности при его эксплуатации.
- Боковые стенки стола позволяют более рационально использовать оснастку для сборки металлоконструкций.
- Столы с боковой стенкой могут соединяться между собой по длинной или кроткой стороне без потери плоскостности поверхности.
- Шаг отверстий на поверхности и на боковых стенках стола 50 мм.
- Лазерная обработка отверстий и кромок стола.

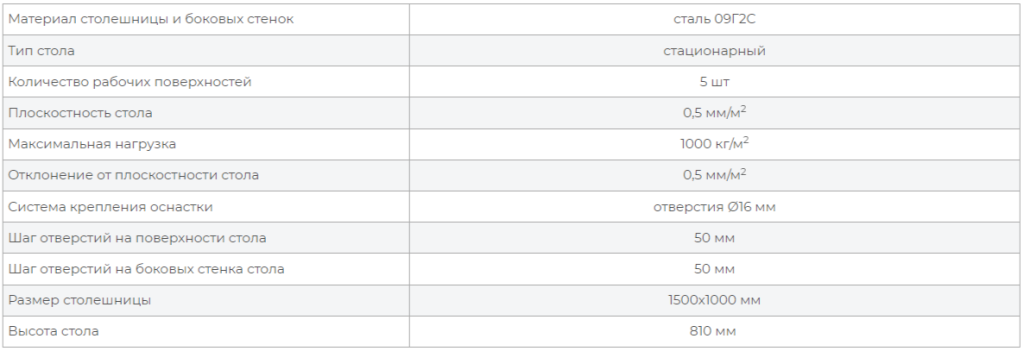

Технические характеристики стола "Слот-Стол"
Сварочный источник MGT Alpha DM 3000 R
Полуавтоматы Alpha DM/PM 3000 - интеллектуальные компактные и легкие сварочные аппараты. Больше функций и лучшие характеристики, чем у традиционных широко используемых сварочных аппаратов для сварки тонких листов.

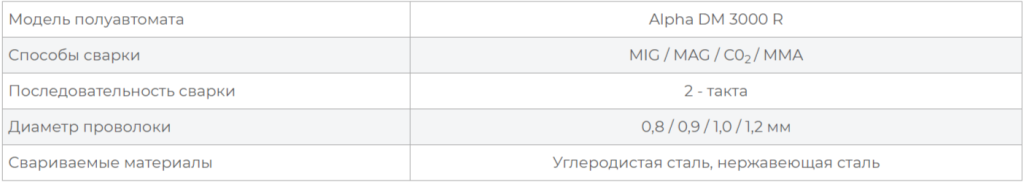

Спецификация сварочных процессов

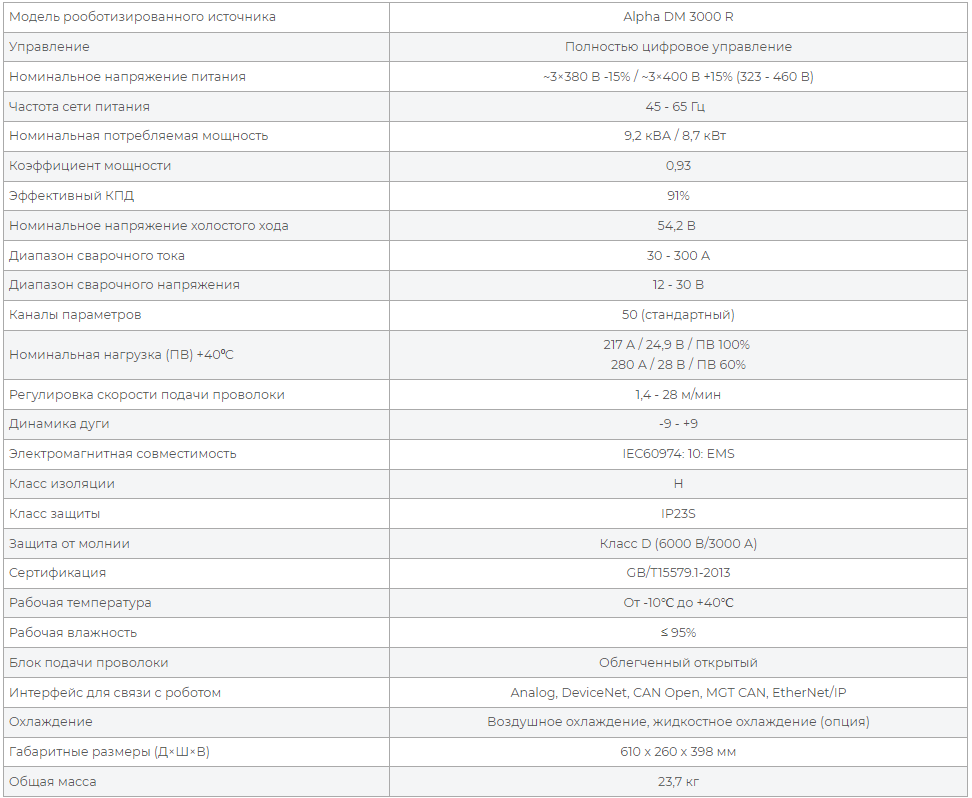

Технические характеристики полуавтомата

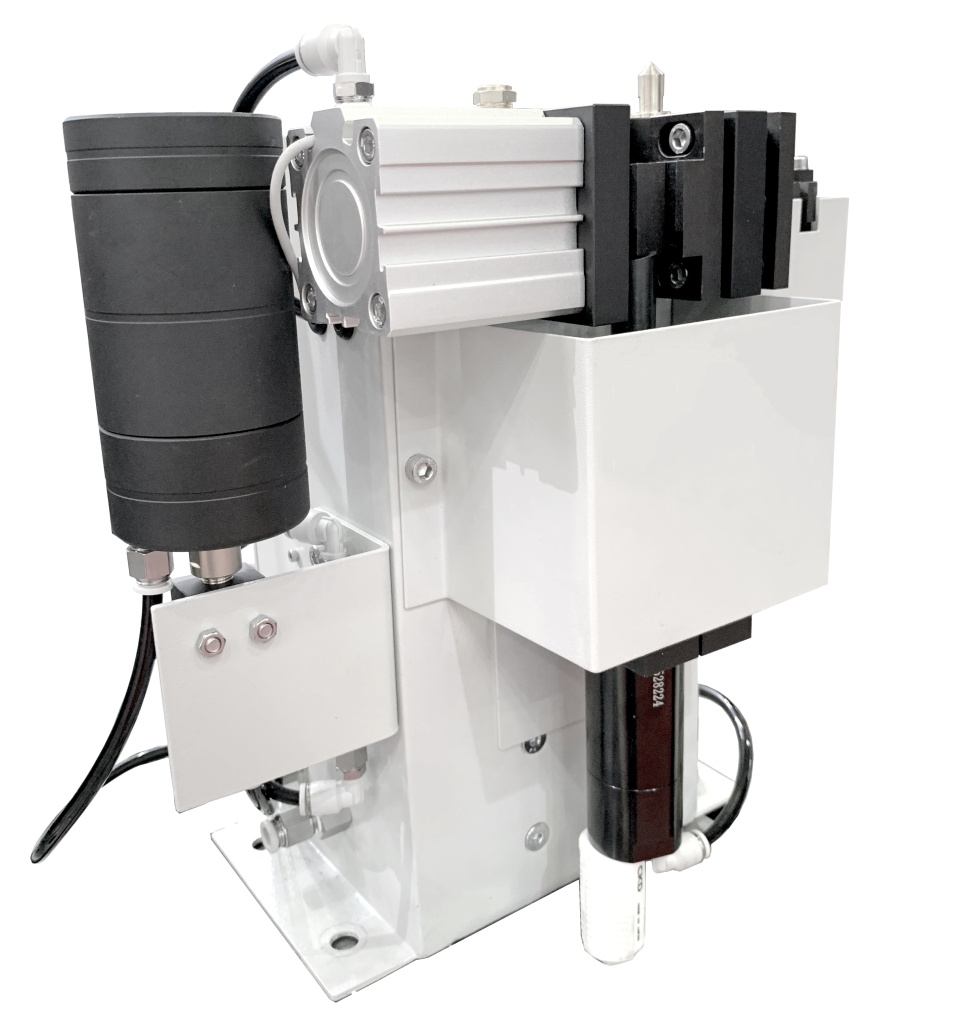

Станция обслуживания сварочных горелок GSX
Станция обслуживания сварочных горелок представляет собой комплексное решение для надежного автоматического обслуживания сопел горелок. Компактные станции очистки горелок обеспечивают наивысший уровень надежности, при этом их установка осуществляется быстро и легко. Применима для всех типов MIG/MAG горелок и является вспомогательным универсальным изделием для роботизации сварки.
| Общие характеристики | |
|---|---|
| Бренд | GSK |
