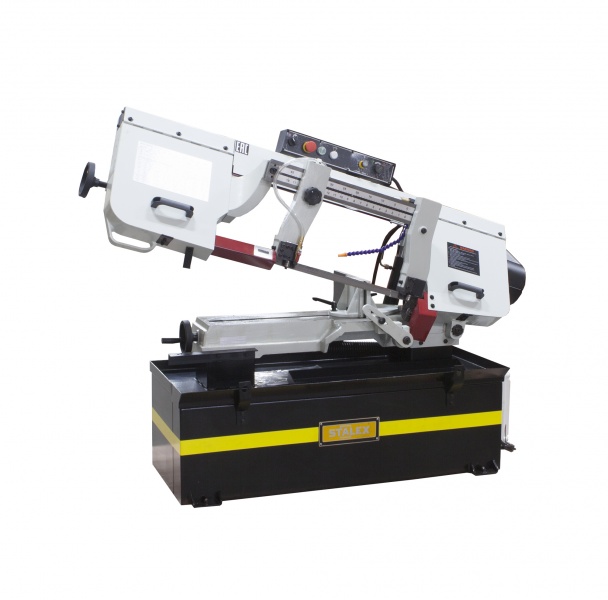

Станок ленточнопильный с гидроразгрузкой Stalex BS-1018B | 388015

На станках Stalex с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную. Станок Stalex BS-1018В разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 254мм.


В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет поворот губок тисков, для пиления под углом необходимо изменять угол установки тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки. Расстояние от пола до тисков составляет 580 мм.


Мобильность станков позволяет использовать их на производстве непосредственно там, где это необходимо. Станки находят широкое применение в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).






Модель Stalex BS-1018B реализует все преимущества ленточнопильных станков:






Возможность поворота 0…+45°




Подвижные направляющие с твердосплавными пластинками




Скорость вращения пилы фиксированная 26,50, 73, 95 м/мин




Ручное натяжение ленты




Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ




Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)
















Дополнительный прижим для пакетной резки для BS-1018B (приобретается отдельно)


Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.


Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.


Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.


Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.











Пульт + направляющие станка











Градусная линейка для установки необходимого положения заготовки











Таблица скорости резания и подбора шага зубьев













Механическая дисковая щётка (приводимая в движение от движения полотна).


Зубчатый блок, с твёрдосплавными платинами и подшипниками для вып...90°
+45°
Резка круга (труба), мм: 254
150
230*
Резка прямоугольника, мм: 127х457
250х415*
150х190
254х230*
Мощность двигателя, кВт: 1,5 (3-х фазный)
Скорость резания, м/мин: 26, 50, 73, 95
Размер полотна, мм: 27х0,9х3280
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной
Привод: Клиноременной
Габариты станка (ДхШхВ), мм: 1830х830х1150
Масса нетто/брутто, кг: 310/385
* Указанные размеры подтверждены дополнительными замерами при максимальном раскрытии тисков и направляющей. Указанные размеры прямоугольника достигаются установкой направляющей по шкале на 0-18 и смещению тисков к последнему отверстию.
