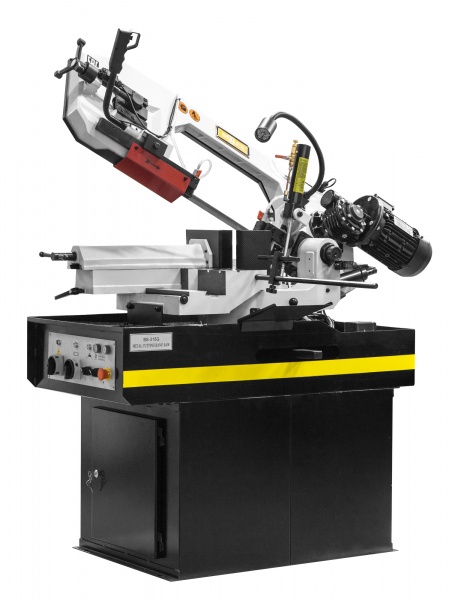

Станок ленточнопильный Stalex BS-315G | 388122

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315G позволяет делать распилы заготовок диаметром до 230мм.


В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.


Режущий инструмент – ленточная пила сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.


Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.


Используя данную модель имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.


Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.





Процесс пиления:


Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)



Стандартная комплектация для Stalex BS-315G:





  Поворотный стол с возможность поворота -45°…0°…+45°…+60




  Подвижные направляющие с твердосплавными пластинками




Перепускной клапан плавная регулировка опускания пильной рамы




Тиски механические с ручным зажимом




Скорость вращения пилы фиксированная 40, 80 м/мин




Ручное натяжение ленты




Мерный упор 500 мм




Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ




Пила ленточная квалитет М42





Основные элементы cтанка Stalex BS-315G:






Литая чугунная рама гарантирует жесткость станка и гасит вибрации




Опускание рамы осуществляется под собственным весом




Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером




Плавная регулировка скорости опускания рамы (подвод и рабочий ход)




Тиски механические с ручным зажимом




Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы


















Дополнительный прижим для пакетной резки для BS-3...: Stalex BS-315G
Артикул: 388122
Мощность двигателя: 0,75/1,1 кВт. (3-х фазный)
Привод: зубчатый
Скорость резания: 40 – 80 м/мин
Рабочая зона: +90°
-45°
+45°
+60°
230
210
210
130
315x170
210х170
210х170
130х130
Угол разворота рамы:
Размер полотна: 27х0,9х2825 мм
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной
Размер упаковки: 1630х870х970 мм - пила
720х560х600 мм - стойка:
Масса нетто/брутто: 350/390 кг.
Производство: Китай
Гарантия: 1 год
