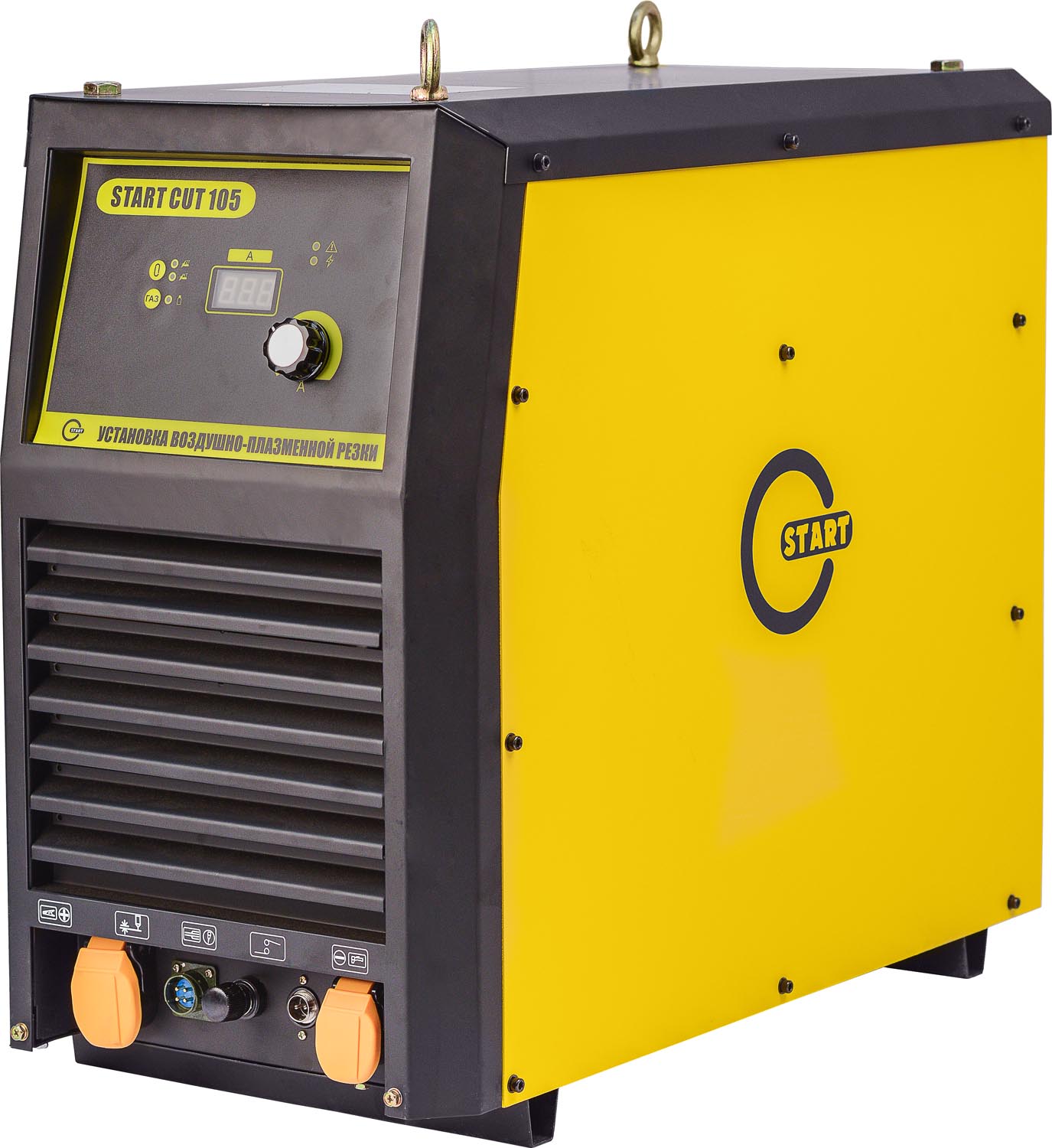

START CUT 105 Аппарат воздушно-плазменной резки 5ST105 | 5ST105

START CUT 105 – это мощный аппарат для профессиональной плазменной резки, рассчитанный на работу с металлом толщиной до 35 мм. Он оснащен инверторной технологией, обеспечивающей стабильную дугу, высокое качество реза и экономичное потребление электроэнергии.
Аппарат работает от трехфазной сети 380 В, что делает его устойчивым к нагрузкам и подходит для промышленного использования. Высокочастотный (HF) поджиг дуги позволяет начинать резку без контакта с металлом, продлевая срок службы расходных материалов.
Для работы требуется внешний источник сжатого воздуха с давлением 5–6 бар и расходом около 200–250 л/мин. Это гарантирует чистый и ровный рез с минимальным количеством окалины и высокой точностью.


Аппарат поддерживает длительный рабочий цикл, оснащен системой воздушного охлаждения, предотвращающей перегрев и увеличивающей срок службы оборудования. Его можно использовать как в ручном режиме, так и подключать к станкам с ЧПУ, что делает модель универсальной для широкого спектра задач.
START CUT 105 идеально подходит для металлообрабатывающих предприятий, строительных компаний и автосервисов, где требуется надежная, мощная и удобная в эксплуатации техника для резки металла.

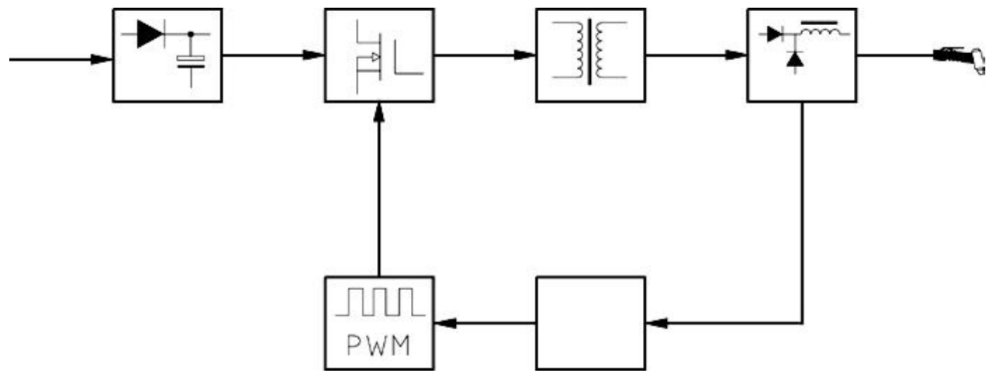

Аппараты серии START CUT, предназначенные для резки, произведены на базе современной инверторной технологии. Благодаря использованию мощных транзисторов MOSFET и применению принципа широтно-импульсной модуляции (PWM), выпрямленное напряжение сети (100Гц) преобразуется в высокочастотное переменное напряжение (100КГц), которое подаётся на первичную обмотку силового ферритового трансформатора. Затем, на вторичной обмотке получается переменное высокочастотное напряжение, которое преобразуется теперь уже в постоянное. Такой принцип работы позволяет использовать силовой трансформатор значительно меньшего размера и уменьшить вес инверторного оборудования, что ведет к увеличению КПД аппарата до 85%. Для возбуждения дуги используется осциллятор, генерирующий высоковольтный, высокочастотный импульс напряжения. Данный аппарат отличается стабильной, надёжной и эффективной работой, низким уровнем шума в процессе сварки (резки). Оборудование для резки серии CUT, может широко применяться для резки углеродистой стали, нержавеющей стали, различных сплавов стали, меди, алюминия и других цветных металлов.

Блок-схема

1 – Плазматрон (Резак)
2 – Клемма заземления
3 – Источник (Аппарат воздушно-плазменной резки)
4 – Кабель подключения аппарата к питающей сети
5 – Фильтр-регулятор давления сжатого воздуха
6 – Источник сжатого воздуха (компрессор, пневмолиния) *Компрессор в комплектацию аппарата не входит.

Плазматрон (1), кабель контроля дежурной дуги (2) и управления (3) должны быть надежно (плотно) подключены к соответствующим разъемам на панели управления. Люфт не допустим (возможен перегрев контактов в месте соединения).

Комплектация

• Плазматрон P80 (4 метра) - 1 шт.
• Кабель с клеммой заземления - 1 шт.
• Инструкция.
