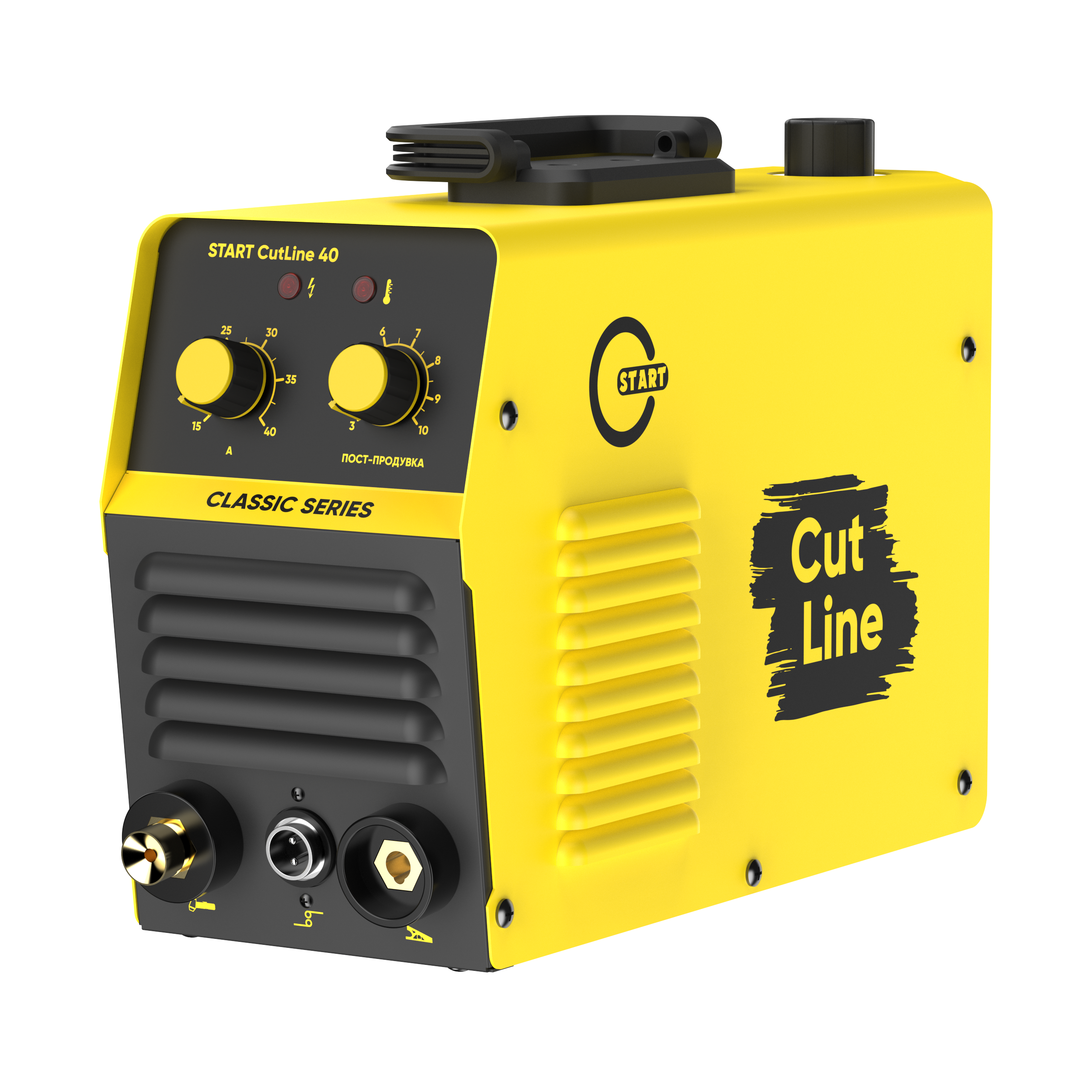

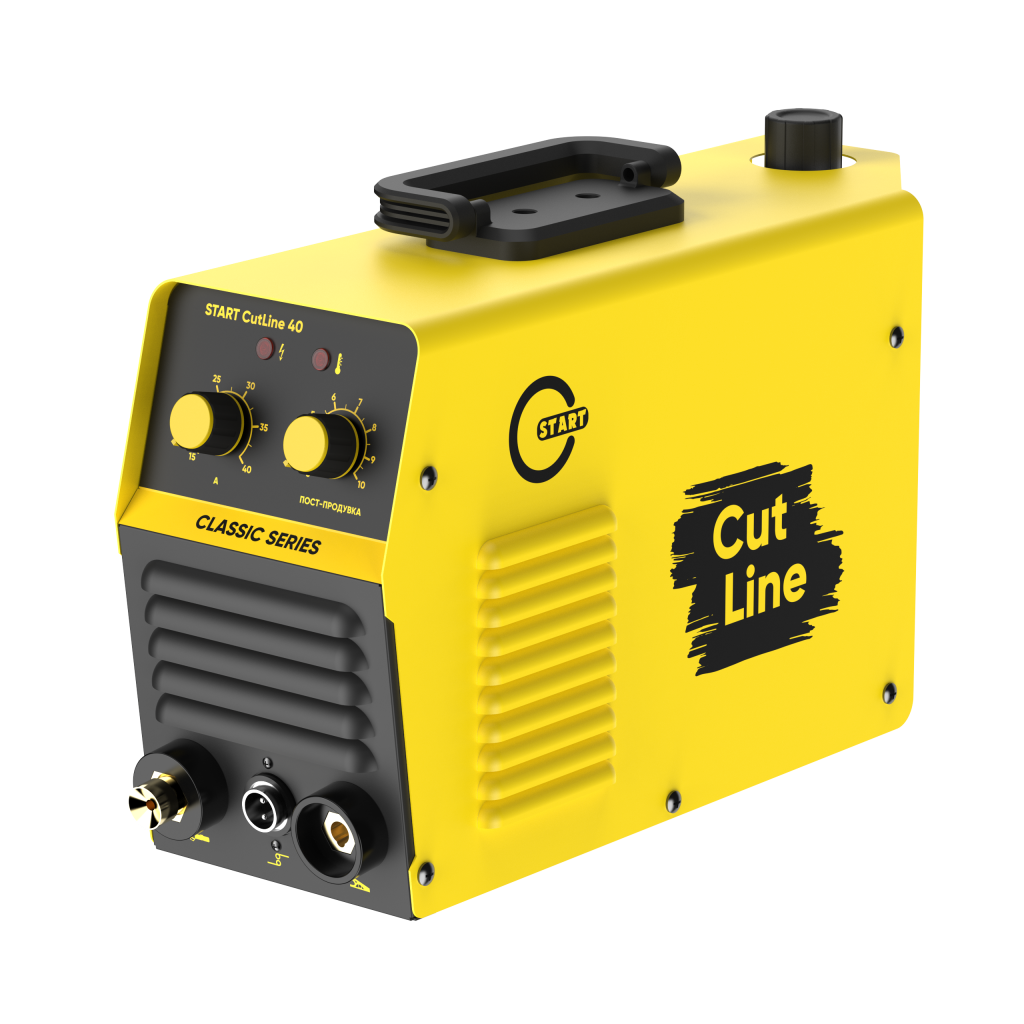

START CutLine 40 Установка воздушно-плазменной резки 5ST41 | 5ST41

Компактный источник для воздушно-плазменной резки металлов, сочетает в себе высокую скорость резки в сочетании с хорошим качеством и доступной ценой. В качестве плазмообразующего газа используется воздух который должен поступать от компрессора или пневмосети.
Start Cutline 40 работает от бытовой сети напряжением 220 вольт, что делает его удобным для использования в различных условиях, включая домашние мастерские, гаражи, а также небольшие производственные помещения. Простота подключения и эксплуатации позволяет быстро начать работу с аппаратом, а широкий диапазон применения делает его универсальным инструментом для выполнения различных задач.

Особенности

• Плавный поджиг дуги касанием с высокочастотным управлением.
• Фильтр-регулятор на задней панели аппарата, который входит в комплект поставки. Фильтр предназначен для подготовки сжатого воздуха, обеспечивает его очистку и осушение. Это способствует увеличению срока службы плазменного резака и повышению качества резки.
• Компактные габариты и низкий вес устройства, что обеспечивает лёгкость транспортировки и хранения.
• Простота подключения и эксплуатации позволяет быстро начать работу с аппаратом.
• Универсальность — установка подходит для резки углеродистых и легированных сталей, алюминия, меди и других материалов.
• Процесс резки не требует опыта профессионального сварщика — достаточно базовых навыков, чтобы получить ровный срез без лишней обработки.
• Экономия на расходниках и электроэнергии — ещё один плюс установки, особенно если работать регулярно.

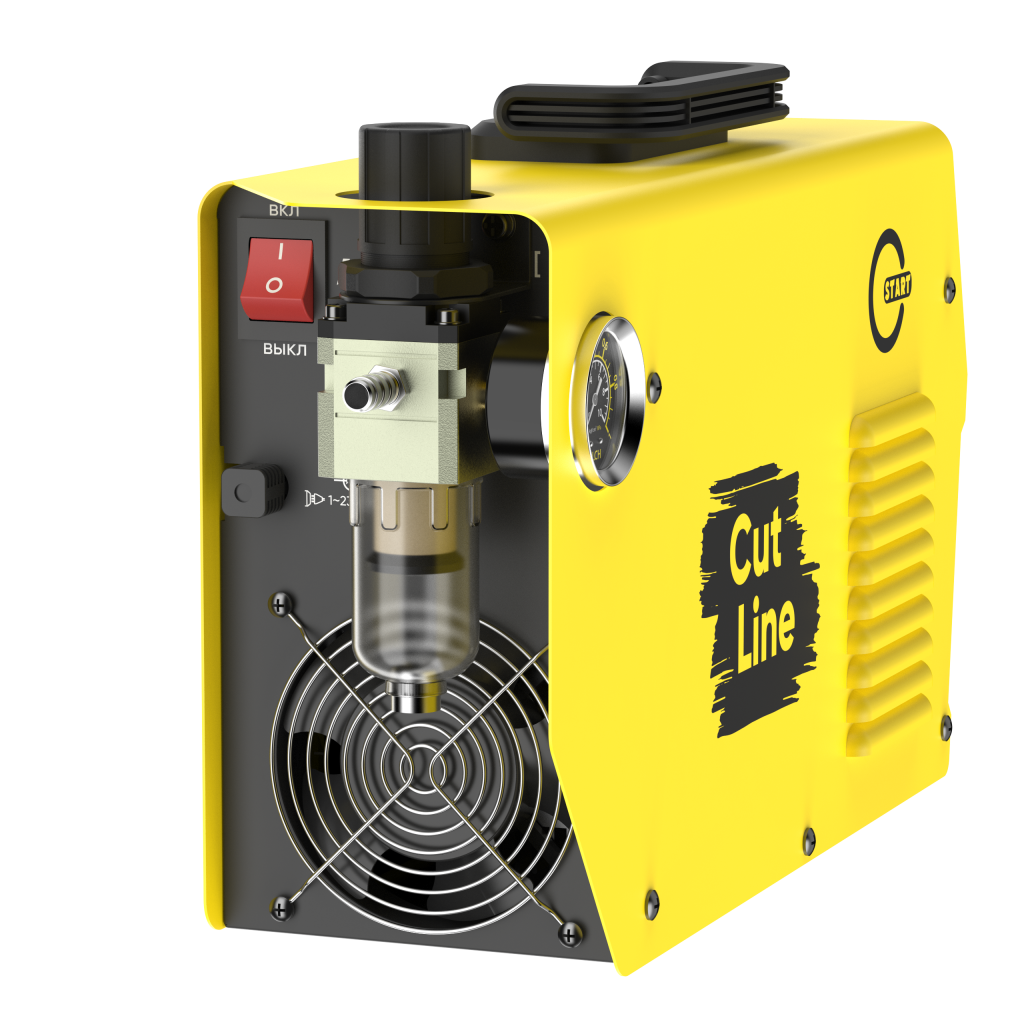

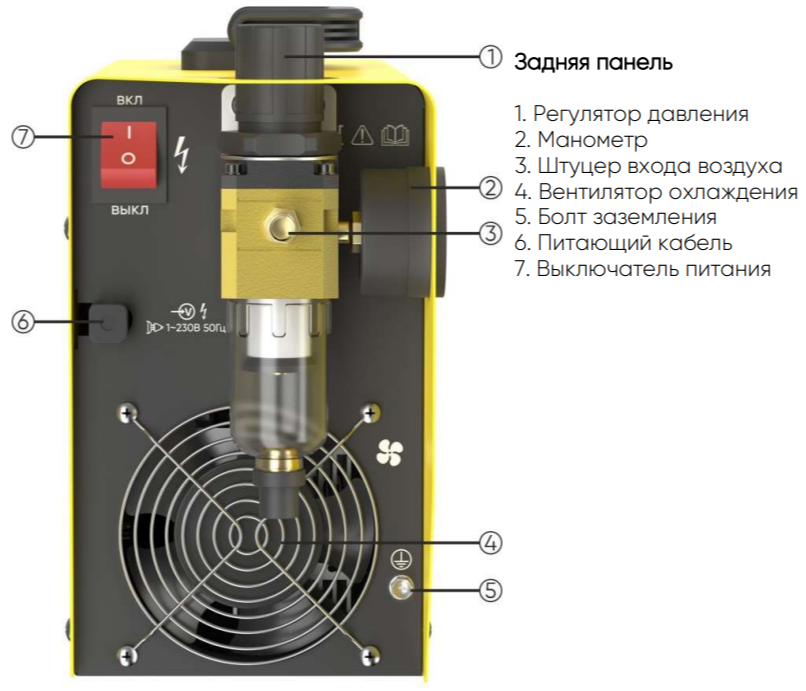

Фильтр-регулятор

На задней панели аппарата установлен фильтр-регулятор, который входит в комплект поставки. Фильтр предназначен для подготовки сжатого воздуха, обеспечивая его очистку и осушение. Это важный элемент, который способствует увеличению срока службы плазменного резака и повышению качества резки.

Установка Плазмореза START CutLine 40.

1. Подсоединение входных кабелей (Пожалуйста, ознакомьтесь со схемой сборки).
1.1. Каждый аппарат для резки оснащен силовым кабелем, подсоедините его к источнику питания с требуемыми параметрами электросети.
1.2. Провода сетевого кабеля должны иметь надежный контакт с сетевым разъемом, чтобы избежать окисления контактов. Проверьте сетевое напряжение с помощью вольтметра на соответствие требованиям раздела «Основные характеристики» непосредственно во время резки.
2. Подсоединение шланга высокого давления компрессора Подсоедините шланг подачи сжатого воздуха к входному разъему на фильтр-регуляторе давления сжатого воздуха. Подсоедините выходное отверстие редуктора к штуцеру подачи сжатого воздуха на задней панели аппарата с помощью шланга высокого давления. Установите фильтр-регулятор давления сжатого воздуха на крепление. Откройте вентиль фильтр-регулятора и установите необходимое давление воздуха. Давление воздуха во время резки не должно опускаться ниже 4,5 кг/см². Своевременно сливайте конденсат.

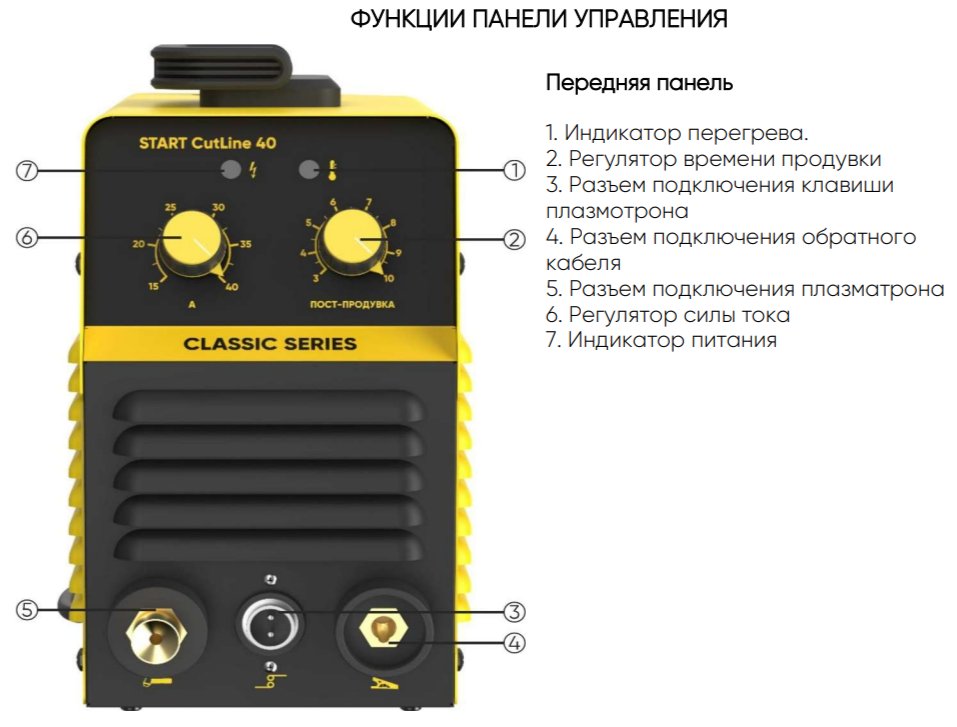

3. Подсоединение кабеля управления плазмотроном. Кабель управления плазмотроном должен быть подсоединен к разъему на панели управления. Установите электрод в плазмотрон, установите сопло и защитный наружный кожух плазмотрона. Осмотр и сборка оборудования могут производиться только тогда, когда аппарат отключен от сети.
4.Подсоединение заземляющего зажима. Подсоедините обратный кабель с заземляющим зажимом к гнезду «+» на панели управления.

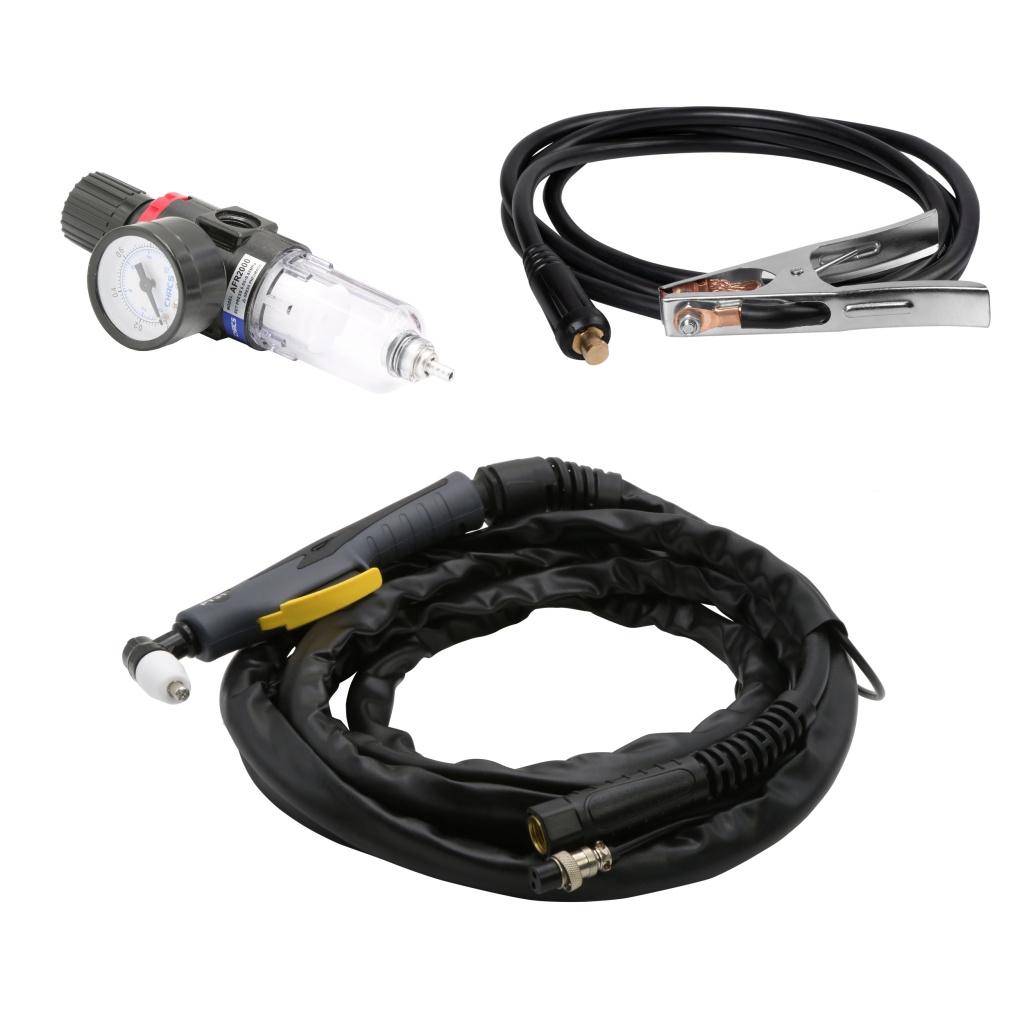

Комплектация

• Плазматрон PT 31 (4 метра) - 1 шт
• Кабель с клеммой заземления - 1 шт.
• Фильтр-регулятор – 1 шт.
• Стартовый набор расходников (Катод 2 шт., Сопло - 2 шт.)
• Инструкция
