START CutLine X40C Установка воздушно-плазменной резки 5ST40С | 5ST40С

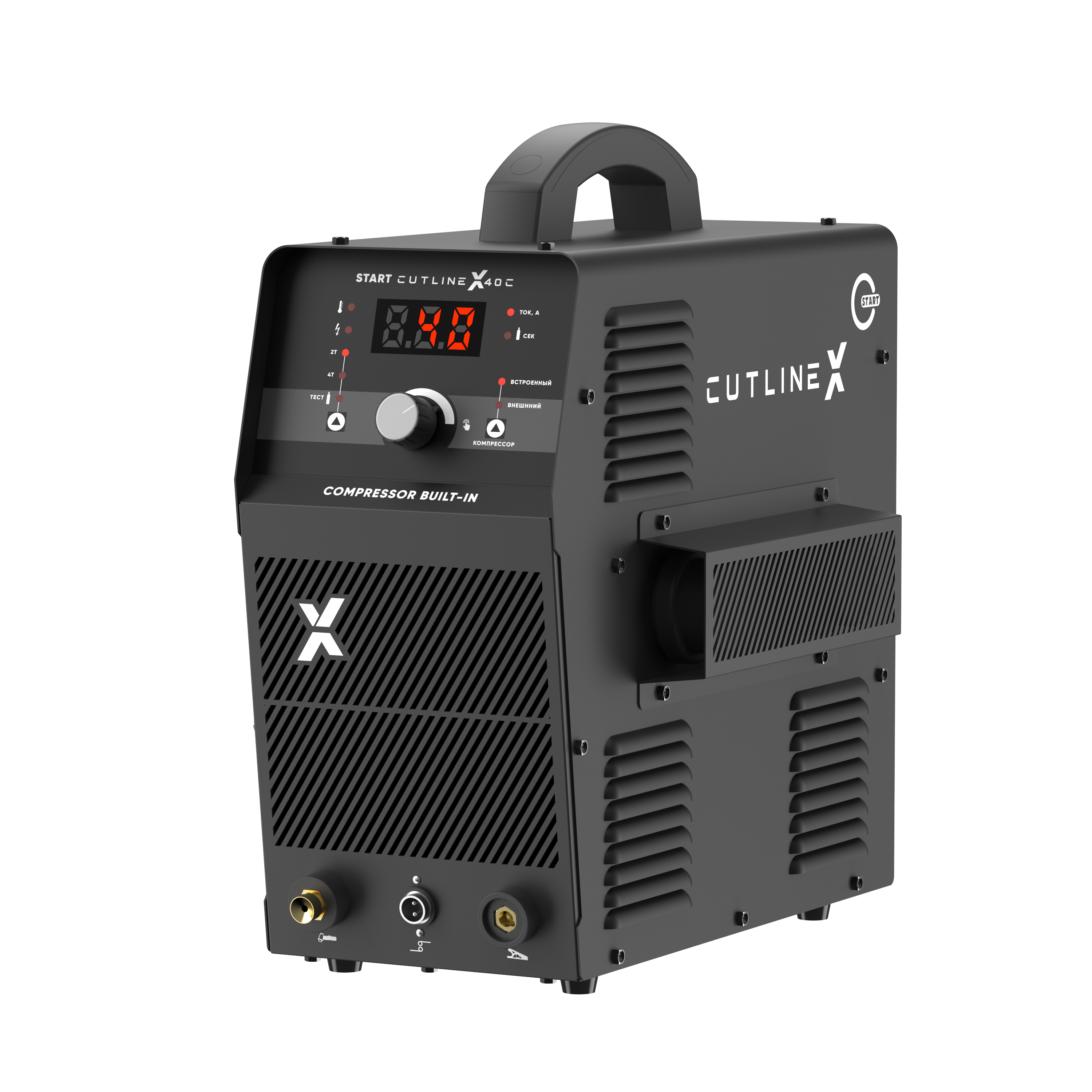

Аппарат START CutLine X40C со встроенным компрессором - предназначен для воздушно-плазменной резки металла, включая углеродистую, нержавеющую, оцинкованную сталь, алюминиевые сплавы и медь. Работает от бытовой сети напряжением 230 вольт, что существенно расширяет возможности его применения в различных условиях.

Отличительными особенностями аппарата является небольшой вес и встроенный компрессор, которые существенно повышают мобильность вашей работы и открывают новые возможности в резке металла.

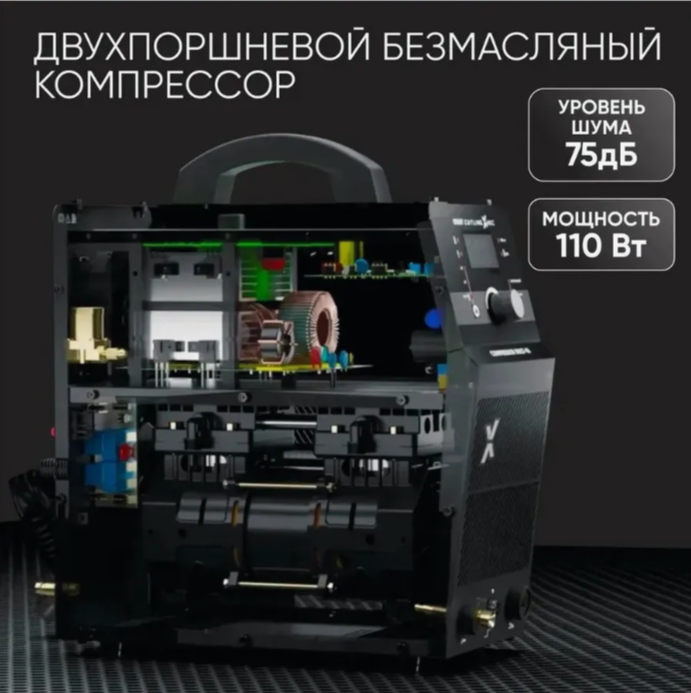

Встроенный компрессор будет полезен на выездных работах, где важна мобильность и компактность. Благодаря этому можно производить работы по резке без затрат на дополнительное оборудование.

Возможность подключения внешнего компрессора, дает возможность продолжительной и постоянной работы в цеху или на производстве. В случае подключения внешнего компрессора пользователю рекомендуется установить фильтр-регулятор. Он предназначен для подготовки сжатого воздуха, обеспечивая его очистку и осушение. Это важный элемент, который способствует увеличению срока службы плазменного резака и повышению качества резки.

Особенности

• Встроенный компрессор;
• Возможность работы с внешним компрессором;
• Плавный поджиг дуги;
• Малый вес и компактные габариты, работа от сети 220 Вольт;
• Цифровой дисплей для наглядного отображения параметров.

Управление

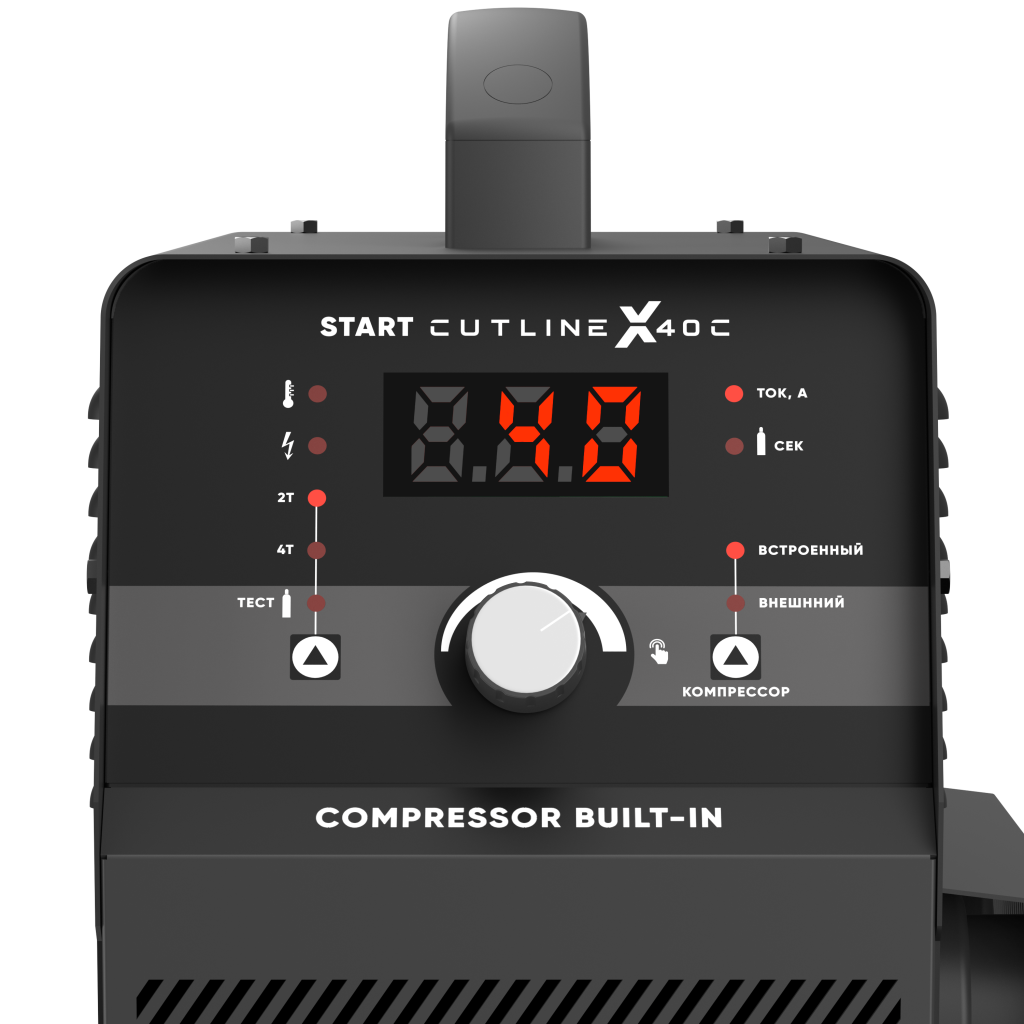

На лицевой панели устройства расположены кнопка переключения режима работы с внешним или встроенным компрессором, регулятор настройки тока резки и времени пост продувки, а также клавиша выбора режима резки 2Т/4Т. Эти элементы управления обеспечивают точную настройку параметров резки и гарантируют удобное и комфортное использование установки в работе.

Фильтр

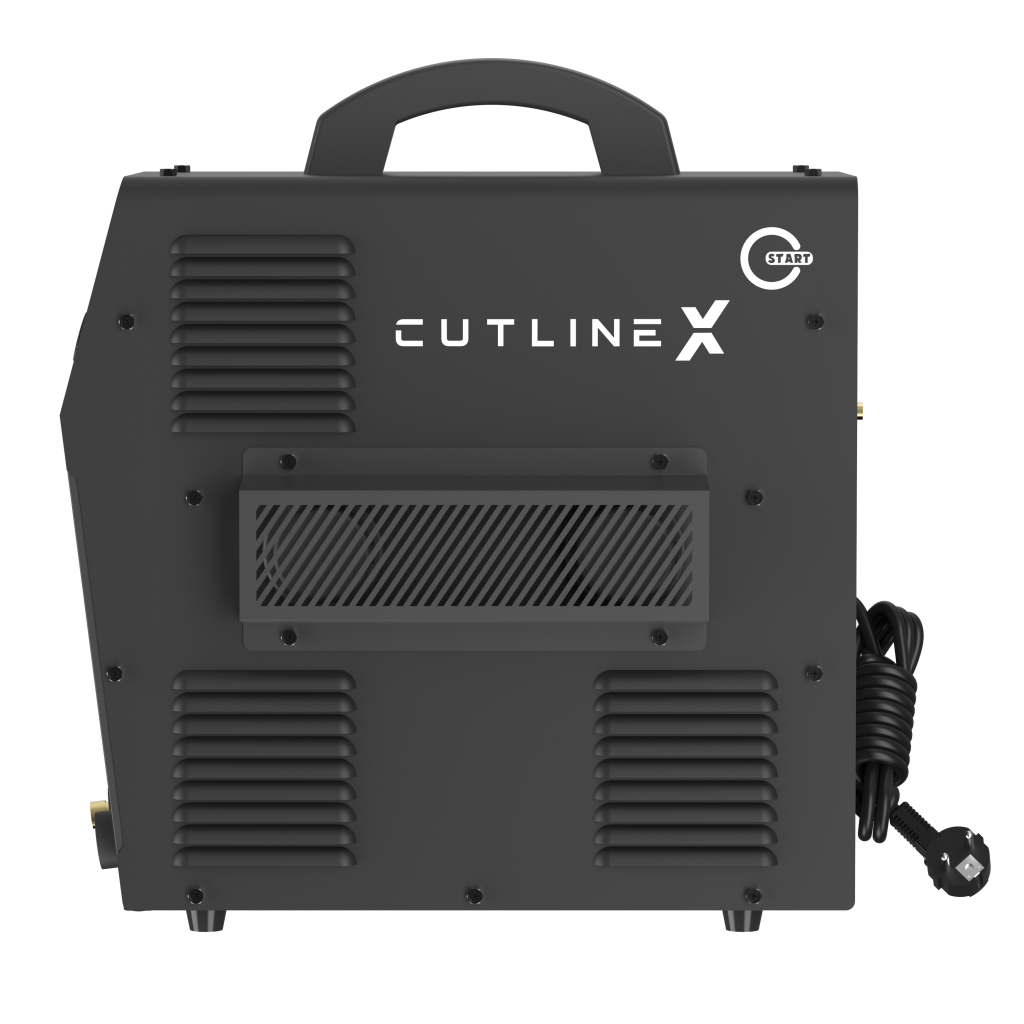

На корпусе аппарата установлены 2 воздушных фильтра встроенного компрессора, защищенные от возможных механических повреждений стальным кожухом. При этом обслуживание и замена фильтров не займет много времени и усилий.

Выбор компрессора

Встроенный компрессор будет полезен на выездных работах, где важна мобильность и компактность. Благодаря этому можно производить работы по резке без затрат на дополнительное оборудование.

Внешний компрессор, дает возможность продолжительной и постоянной работы в цеху или на производстве.

Максимальная толщина реза составляет 15 мм, а рекомендуемый диапазон реза — от 1 до 10 мм

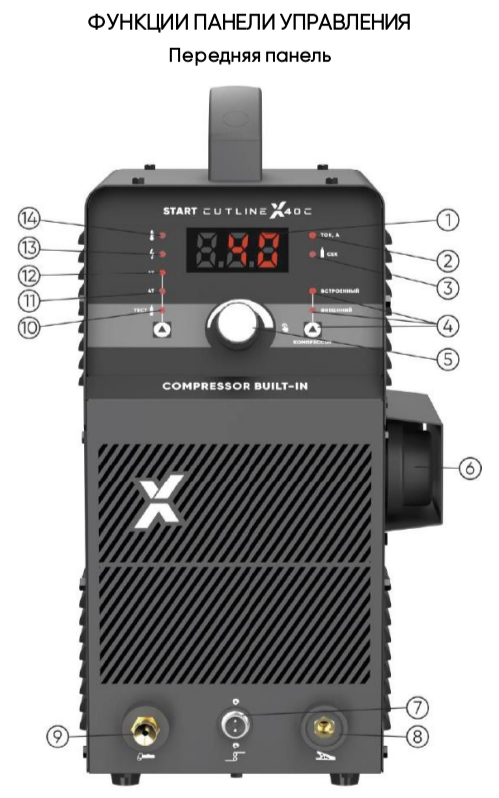

1. Экран.
2. Индикатор силы тока
3. Индикатор продувки воздуха
4. Клавиша и индикаторы выбора вида компрессора
5. Регулятор управления
6. Воздушный фильтр встроенного компрессора
7. Разъем подключения управлением плазматрона
8. Разъем подключения обратного кабеля
9. Силовой разъем подключения плазматрона
10. Индикатор проверки давления воздуха
11. Режим управления плазматрона 4Т
12. Режим управления плазматрона 2Т
13. Индикатор ошибки по напряжению
14. Индикатор ошибки по температуре

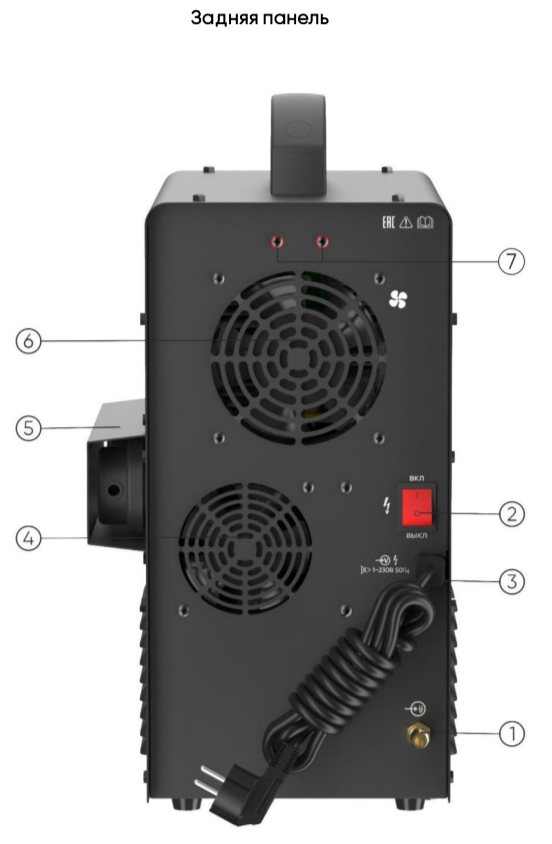

1. Штуцер подключения внешнего компрессора
2. Выключатель питания
3. Кабель питания
4. Вентилятор охлаждения встроенного компрессора
5. Защитный кожух блока фильтров
6. Вентилятор охлаждения
7. Крепление фильтра-регулятора

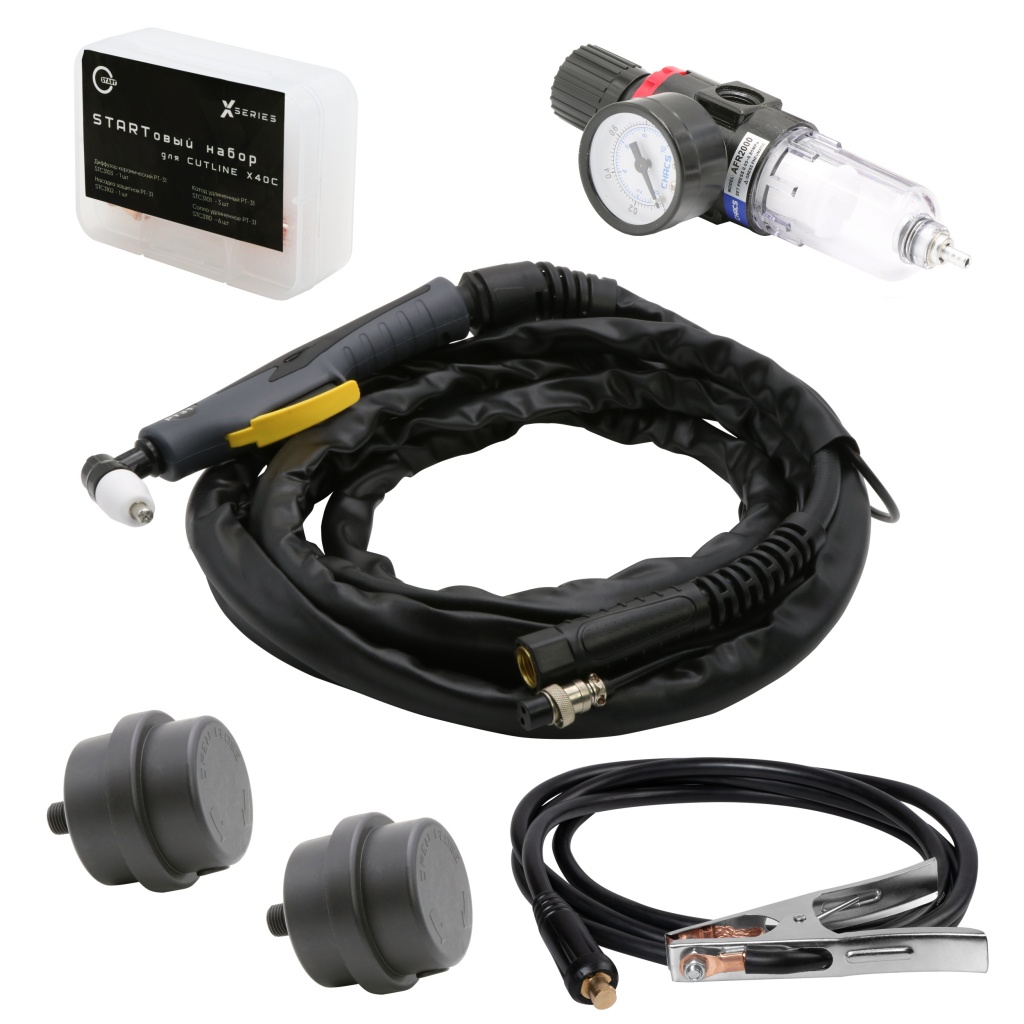

Комплектация

• Источник со встроенным компрессором;
• Плазматрон PT 31 (5 метров) - 1 шт;
• Кабель с клеммой заземления - 1 шт;
• STARTовый набор CutLine X40C (Катод удлиненный PT-31 - 3 шт., сопло удлиненное PT-31 – 6 шт., диффузор керамический PT-31 – 1 шт., насадка защитная PT-31 – 1 шт.);
• Фильтр воздушный для компрессора START XC – 2 шт.
• Фильтр регулятор START.
