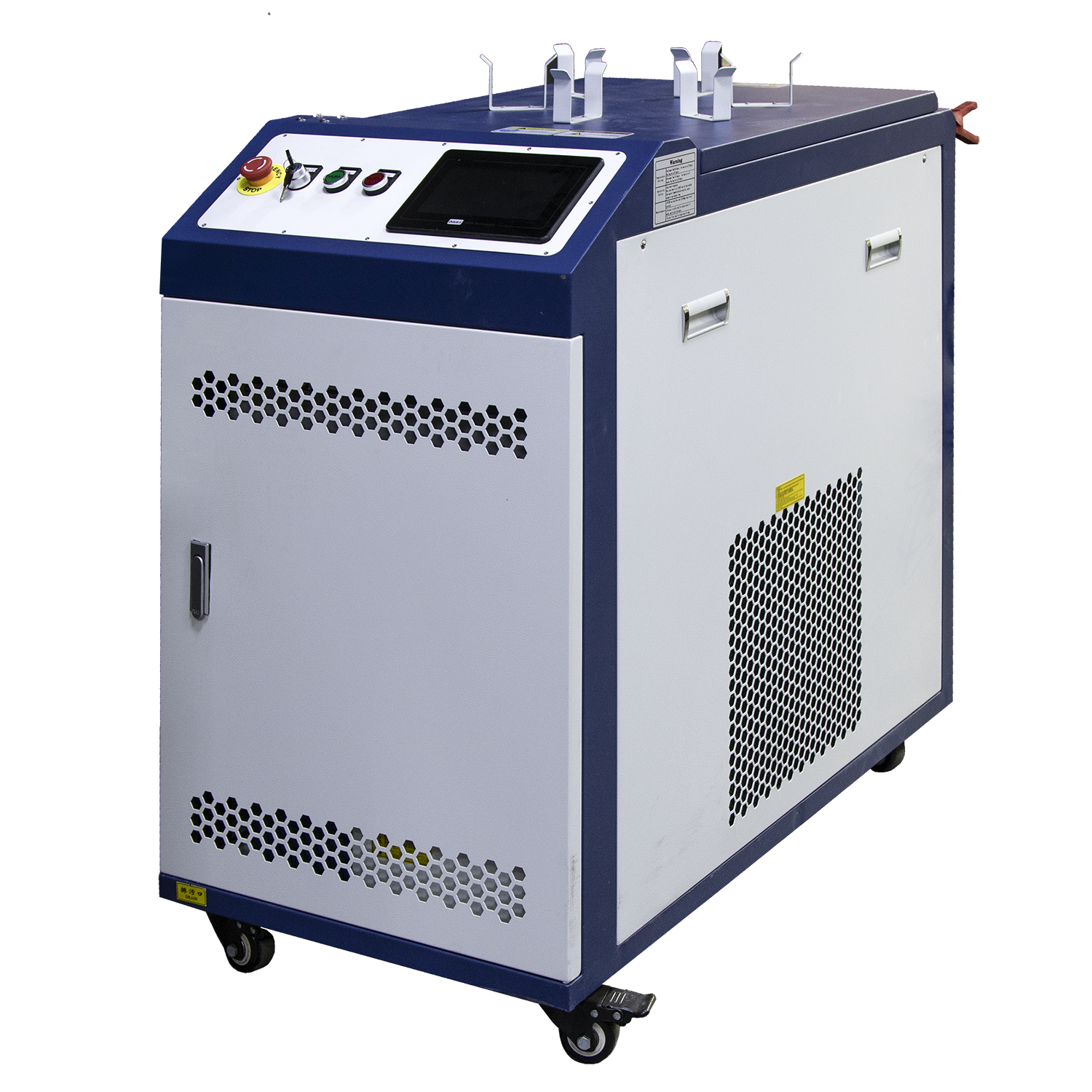

START LW-W1500 Аппарат лазерной сварки 8ST1500 | 8ST1500

Описание

Аппараты лазерной сварки все чаще внедряются в производственные процессы предприятий нашей страны.  В данный момент уже многие компании оценили преимущества таких установок перед другими типами сварки. Лазерная сварка обладает преимуществами: простота эксплуатации, чистота сварного шва, высокая скорость. Позволяет сваривать такие металлы как: углеродистая сталь, нержавеющая сталь, оцинкованная сталь и даже металлы с гальванизированным покрытием без использования аргона. Сварной шов чистый и равномерный, материал не имеет деформации, прочность сварки. Не требуется последующей механической обработки что позволяет экономить
время

Основные преимущества

1) Высокая экономичность
Лазерная сварка выполняется в 5-10 раз быстрее, чем традиционная сварка.
Высокая эффективность электрооптического преобразования (> 25%), низкое энергопотребление, низкая стоимость расходных материалов, не требует обслуживания. Возможность сварки без присадочной проволоки, сварка детали расплавом лазерным лучем двух краев заготовок.


2) Большая глубина, быстрая скорость и малая деформация
При использовании лазерной сварки для соединения заготовок зазор соединения сварной заготовки практически отсутствует, и в то же время отношение глубины к ширине сварки велико, деформация после сварки мала, зона теплового воздействия мала, а точность сварки высока.


3) Простота пользования
Сварочный аппарат является простым и гибким устройством, изделие может быть сварено при комнатной температуре или в отличающихся условиях и не имеет высоких требований к сварочной и окружающей среде.


4) Высокая плотность мощности
Лазерная сварка имеет значительную глубину проплавления и высокую плотность мощности, что позволяет сваривать сложные сплавы, такие как титановые сплавы и никелевые, а также вольфрамовые и другие тугоплавкие металлы и их сплавы.


5) Высокая плотность энергии
По сути задает высокий темп и соответствует высокоскоростной сварке, умение сварщика овладеть аппаратом становится на первое место.


6) Отсутствие расходников
Отсутствие износа и расхода электродов в отличии от традиционных типов сварки делает лазерный аппарат самым экономичным.


7) Экологичность
Отсутствие загрязнения окружающей среды


8) Дальность сварки от источника
Можно добиться сварки на больших расстояниях, труднодоступной сварки деталей, многоходовой одновременной или временной сварки с оптически волоконным рукавом.


9) Быстрая переналадка
Легко изменить фокусное расстояние выхода лазера и положение пятна и рисунка сварочного шва.


10) Роботизированность
Лазерная сварочная голова легко монтируется на роботизированном устройстве.


11) Простота эксплуатации
Простота установки и эксплуатации, низкий технический порог для операторов и экономия трудозатрат. Стабильная выходная мощность, меньшая зона термического влияния и термическая деформация, шов не требует полировки.


12) Безопасность и охрана окружающей среды
Двойная защита обеспечивает безопасность оператора. Экологичнее и безопаснее традиционной сварки, с минимальным уровнем шума.

Устройство лазерного сварочного пистолета

Эргономичный дизайн сварочного пистолета включает в себя собранный воедино комплекс устройств, обеспечивающих простое и удобное применение лазерной сварки.
По сути сварочный пистолет это ручная сварочная лазерная головка, обеспечивающая передачу лазерного луча с требуемыми характеристиками от источника к сварочному шву.

Сопла лазерной сварки

Медные наконечники «сопла» - это медные втулки, оснащенные наружной резьбой для монтажа в фокусирующей трубке. Имеющие различные формы на изголовьях для производства всех видов сварочных швов. Разнообразие изголовьев сопел обширно и позволяет производить все возможные сварочные швы. Стандартно поставляются 3 вида сопел и 2 вида наконечников направляющей подачи проволоки.

Контроллер лазерной сварки

Дисплей контроллера позволяет управлять лазерным сварочным аппаратом с помощью функциональных клавиш. Он информирует оператора лазерного станка о состоянии оборудования и текущей работе станка. Благодаря данному устройству задаются параметры сварки.
Сварочный аппарат имеет интуитивно понятный интерфейс с программным обеспечением Qilin v10 на русском языке.


Для получения оптимального сварочного шва на максимально возможной скорости сварки, необходимо внести параметры из таблицы в контроллер. Система автоматически изменит характеристики источника под Ваши задачи.

Комплект поставки:

Источник лазера; Подающий механизм; Водяной чиллер; Головка с осцилляцией; Система управления Qilin v10
• Комплект расходников

Модель	1000	1500
Источник	Raycus RFL-C1000H	Raycus RFL-C1500H
Сварочная горелка	Qilin V8
Мощность лазера	1000 Вт	1500
Длина волны лазера	1080 нм	1080 нм
Длина рукава оптоволоконного кабеля	10 м
Размер ядра (сердечника, сердцевины) оптоволокна	50 мкм
Скорость вращения	12000 об/мин
Стиль сварки	Колебание
Колебающийся диаметр	1,7 мм / 2,0 мм
Ширина сварочного шва	0,2-5 мм
Минимальное световое пятно	0,5 мм
Толщина сварки	3 мм - 5 мм (конструкционная и нержавеющая сталь), 1,5 мм -2 (алюминий)	4 мм - 6 мм (конструкционная и нержавеющая сталь), 2 мм -3 (алюминий)
Охлаждение	Водяное охлаждение
Защитное стекло лазера	ø 20 мм * 2 мм
Фокусное расстояние	125 мм / 150 мм
Источник питания	230 В / однофазный / 50 или 60 Гц;
Габаритный размер	1190*650*1570 мм (ДxШxВ)
Вес	~ 235 кг	~ 250 кг
